Mercury 850 (4 CYL.) (3493913 THRU 4366801) Outboard Motor Parts Diagram & Catalog – Free PDF Download

by JLM Marine 30 Apr 2025 0 Comments
Mercury 850 (4 CYL.) Outboard Motor Parts Diagram & Catalog – Free PDF Download

BOTTOM COWL AND SHIFT LINKAGE

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) BOTTOM COWL AND SHIFT LINKAGE:

Mercury 850 (4 CYL.) BOTTOM COWL AND SHIFT LINKAGE Diagram
Position No. Part Name OEM Number Supersedes
1 COWL, BOTTOM Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 2115-3919
1 COWL, BOTTOM Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 2115-8963A1
2 DRIP TRAY ASSEMBLY, BOTTOM COWL 52862A2
3 PAD, SOUND - DRIP TRAY 37940
4 SCREW, DRIP TRAY TO BOTTOM COWL (1/2") 10-48408
5 HOSE, DRIP TRAY TO BOTTOM COWL (8") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
6 BOOT, CONTROL CABLES - BOTTOM COWL 39616
7 BOOT, FUEL CONNECTOR - BOTTOM COWL 37637
8 SUPPORT, WIRING HARNESS - BOTTOM COWL 37445
9 SCREW, SUPPORT TO COWL (3 1/4") Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 10-88488
9 SCREW, SUPPORT TO COWL (1 3/4") 10-69029
10 NUT, WIRING HARNESS SUPPORT SCREW 11-826709109 11-33825, 11-35045
11 HOSE, TELL TALE - EXH. COVER TO BOTTOM COWL (16" OR 9") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
12 NOZZLE, TELL TALE HOSE TO BOTTOM COWL 52889
13 SCREW, TELL TALE NOZZLE TO BOTTOM COWL (1/2") 10-48408
14 CLAMP, TELL TALE HOSE TO CONNECTOR AND ELBOW 54-48123
15 ELBOW, TELL TALE HOSE TO EXHAUST COVER 22-996642
16 SHIFT SHAFT ASSEMBLY, UPPER (SHORT SHAFT) 60304A55
16 SHIFT SHAFT ASSEMBLY, UPPER (LONG SHAFT) 60304A54
17 COUPLING, SHIFT SHAFT 93960A1
18 BUSHING, SHIFT SHAFT 23-26600
19 LINK ROD ASSEMBLY 73402
20 WASHER, LINK ROD (SHIFT LEVER END) 12-35462
21 NUT, LINK ROD 11-826709109 11-33825, 11-35045
22 WASHER, WAVE - LINK ROD 13-29720
23 SPRING, LINK ROD TO GUIDE BLOCK 24-20099
24 GUIDE BLOCK, LINK ROD 37896
25 BRACKET, ANCHOR - CONTROL CABLES 52732A6
26 CAP, BARREL RETAINER - ANCHOR BRACKET 39519
27 LEVER, NYLON - SHIFT CABLE LOCKING 87609A1
28 PIN, LOCKING LEVER AND COVER FASTENING 17-47175
29 COVER, NYLON - SHIFT CABLE 39667
30 LINK, LOCKING LEVER TO COVER 87609A1
31 SCREW, ANCHOR BRACKET TO CYLINDER BLOCK (1") 10-35386
32 WEAR PLATE, LINK ROD 52100
33 LATCH, CONTROL CABLE FASTENING - ANCHOR BRACKET 8M0036768 38279

CARBURETOR ASSEMBLY

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) CARBURETOR ASSEMBLY:

Mercury 850 (4 CYL.) CARBURETOR ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 CARBURETOR ASSEMBLY, COMPLETE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1352-4510A27
1 CARBURETOR ASSEMBLY, COMPLETE Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 1352-4510A30
1 CARBURETOR ASSEMBLY, COMPLETE Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1368-5688A4
2 FLOAT ASSEMBLY 1395-8673
3 PIN, FLOAT LEVER PINION (#)
4 LEVER, FLOAT (LOWER) (#)
5 LEVER, FLOAT (UPPER) (#)
6 INLET NEEDLE, SEAT AND GASKET 1395-83181
7 GASKET, INLET SEAT (#)
8 GASKET, FLOAT BOWL COVER (#)
9 SCREW, FLOAT BOWL COVER (SHORT) 10-52195
10 SCREW, FLOAT BOWL COVER (LONG) 10-52196
11 LOCKWASHER, FLOAT BOWL COVER SCREW 13-26995
12 COVER, FLOAT BOWL Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 1399-4559
13 GASKET, STRAINER COVER (LARGE) Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 27-25851
14 SCREEN, FILTER Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 1399-3938
15 GASKET, STRAINER COVER (SMALL) Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 27-25849
16 COVER, STRAINER (UPPER CARBURETOR) Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 1399-4791A1
16 COVER, STRAINER (LOWER CARBURETOR) Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 1399-4791A1
17 GASKET, STRAINER COVER SCREW (#) Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW
18 SCREW, STRAINER COVER FASTENING Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 10-25822
19 COVER, FLOAT BOWL Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1395-5680
20 JET, BOWL VENT Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1395-5733
21 SCREEN, FILTER Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1395-4805
22 HOSE, ECONOMIZER Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1395-5734
23 SCREW, THROTTLE STOP LEVER 1395-6027
24 LEVER, THROTTLE STOP (SEE NOTE BOTTOM) 8146791
25 SHAFT, THROTTLE 1395-7942
26 TUBE, IDLE (#)
27 SCREW, BODY (IDLE TUBE) 1395-4540
28 SCREW AND LOCKWASHER, THROTTLE SHUTTER (#)
29 SHUTTER, THROTTLE 1395-9017
30 SPRING, IDLE ADJUSTMENT SCREW (#)
31 SCREW, IDLE ADJUSTMENTS 1399-3515
32 SCREW, PLUG - MAIN FUEL JET CHANNEL 1395-4541
33 GASKET, JET CHANNEL PLUG SCREW (#)
34 JET, MAIN FUEL (.082) 1399-3518
34 JET, MAIN FUEL (.080) - STANDARD Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1395-6201
34 JET, MAIN FUEL (.0785) 1399-3520
34 JET, MAIN FUEL (.076) - STANDARD Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 1399-3796
35 NOZZLE, MAIN (#)
36 SCREW, PLUG - MAIN NOZZLE 1395-4542
37 SPRING, THROTTLE SHAFT RETURN (UPPER CARBURETOR) (#)
37 SPRING, THROTTLE SHAFT RETURN (LOWER CARBURETOR) (#)
38 WELCH PLUG, BODY CHANNEL (#)
39 SCREW, BODY CHANNEL 1395-4543
39 GASKET AND PACKING SET (1 PER CARBURETOR) Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 1395-879194024 1399-3523, 1395-4808, 1395-4808B 1 UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW
39 GASKET AND PACKING SET (1 PER CARBURETOR) Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1395-879194024 1399-3523, 1395-4808, 1395-4808B 1 UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP
39 REPAIR PARTS KIT (1 PER CARBURETOR) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1395-51091
39 REPAIR PARTS KIT (1 PER CARBURETOR) Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 1395-51091
39 REPAIR PARTS KIT (1 PER CARBURETOR) Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1395-51091
40 GASKET, CARBURETOR FLANGE Comment: (Contents of Carb Repair Kit) 27-481641
41 NUT, CARBURETOR MOUNTING STUD 11-29250

CARBURETOR LINKAGE AND CHOKE SOLENOID

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) CARBURETOR LINKAGE AND CHOKE SOLENOID:

Mercury 850 (4 CYL.) CARBURETOR LINKAGE AND CHOKE SOLENOID Diagram
Position No. Part Name OEM Number Supersedes
1 CHOKE SOLENOID 54293A10
2 LOCKWASHER, HARNESS LEAD TO CHOKE SOLENOID 13-26996
3 NUT, WIRE HARNESS LEAD TO CHOKE SOLENOID 11-68219
4 SCREW, CHOKE SOLENOID ATTACHING (3/4") 10-25299
5 LOCKWASHER, CHOKE SOLENOID ATTACHING SCREW 13-8M0204647
6 PLUNGER/LINK ASS'Y, CHOKE SOLENOID 90548A1
7 CLUSTER, THROTTLE LEVER 52518
8 SCREW, CLUSTER TO THROTTLE LEVER 1395-6027
9 CARBURETOR ASSEMBLY, COMPLETE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1352-4510A27
9 CARBURETOR ASSEMBLY, COMPLETE Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 1352-4510A30
9 CARBURETOR ASSEMBLY, COMPLETE Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1368-5688A4
10 THROTTLE PICK-UP COUPLING ASSEMBLY 53720A2
11 SCREW, THROTTLE COUPLING MOUNTING (3/4") 10-66104
12 INSERT, THROTTLE COUPLING 28-89694
13 STUD, CHOKE ROD SPRING TO CARBURETOR (7/8") 10-657461
14 SPACER, CHOKE ROD SPRING STUD 23-32427
15 NUT, CHOKE ROD SPRING TO CARBURETOR STUD 11-8M0207775
16 SPRING, TENSION - CHOKE ROD 24-48230
17 KNOB, CHOKE ROD 90242A1
18 GROMMET, CHOKE ROD 25-20116
19 STRAP, CHOKE KNOB TO CHOKE ROD 49589
20 SCREW, STRAP TO CHOKE KNOB (3/8") 10-29794
21 LOCKWASHER, STRAP SCREW 13-26996
22 ROD, CHOKE 48203
23 SCREW, STRAP TO CHOKE ROD 10-69022
24 NUT, STRAP TO CHOKE ROD SCREW 11-46438
25 SHUTTER, CHOKE - CARBURETOR 48152
26 STUD, FILTER SCREEN TO CARBURETOR (1 1/8") 16-69037
27 NUT, CHOKE SHUTTER STUD 11-20110
28 SCREEN, FILTER - CARBURETOR 35-57819
29 SCREW, FILTER SCREEN TO CARBURETOR 10-23015
30 SPRING, FILTER SCREEN 24-57818
31 NUT, CARBURETOR SCREEN SCREW 11-20110

CLAMP BRACKET AND REVERSE LOCK

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) CLAMP BRACKET AND REVERSE LOCK:

Mercury 850 (4 CYL.) CLAMP BRACKET AND REVERSE LOCK Diagram
Position No. Part Name OEM Number Supersedes
1 CLAMP BRACKET ASSEMBLY Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 1440-8394A1
2 THUMB SCREW ASSEMBLY Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 28403A3
3 WASHER, THUMB SCREW Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 12-28404
1 CLAMP BRACKET ASSEMBLY Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 1440-8394A1
2 THUMB SCREW ASSEMBLY Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 10-78492A1
3 WASHER, THUMB SCREW Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 12-70988
4 TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET 8M0041936 8M0035074, 883067, 30664 2, 74528
5 WASHER, CLAMP BRACKET TILT TUBE 12-52864
6 NUT, TILT TUBE FASTENING 11-858869 11-30499
7 CAP, PLASTIC - TILT TUBE 53078
8 SPACER, CLAMP BRACKET STUD 23-59624
9 STUD, CLAMP BRACKET 16-59625
10 LOCKWASHER, CLAMP BRACKET STUD 13-8M0204647
11 NUT, CLAMP BRACKET STUD 11-28770
12 TILT LOCK PIN ASSEMBLY 17-8M0026068 17-49930A 1
13 BOLT, CLAMP BRACKET TO BOAT TRANSOM (3 1/4") 10-68298
14 WASHER, CLAMP BRACKET BOLT 12-68410
13 BOLT, CLAMP BRACKET TO TRANSOM (3") 10-68299
14 WASHER, CLAMP BRACKET BOLT 12-68300
15 NUT, CLAMP BRACKET BOLT 11-82670912
16 PIN, UPPER SHOCK MOUNTING 55-28416
17 TILT LOCK ASSEMBLY, STARBOARD 76386
18 TILT LOCK ASSEMBLY, PORT 76385T
19 TUBE, TILT LOCK 47802
20 COTTER PIN, TILT LOCK TUBE 18-47959
21 BUSHING, TILT LOCK TUBE 23-47803
22 WASHER, WAVE - TILT LOCK TUBE 13-69150
23 REVERSE LOCK ASSEMBLY 87431
24 SPRING, REVERSE LOCK TENSION 24-29821
25 SHAFT, REVERSE LOCK PIVOT 56349
26 COTTER PIN, REVERSE LOCK TO SHAFT 18-45882
27 PIN, LOWER SHOCK MOUNTING (SHORT SHAFT) 55-696531
27 PIN, LOWER SHOCK MOUNTING - (LONG SHAFT) 55-28414
28 SCREW, LOWER SHOCK PIN (2")- (LONG SHAFT) 10-21937
29 NUT, LOWER SHOCK PIN SCREW- (LONG SHAFT) 11-8M0207775
30 SHOCK ABSORBER 55-58780A7
31 SPACER, UPPER SHOCK BUSHING TO CLAMP BRACKET 23-28199
32 WASHER, UPPER BUSHING RETAINER (INNER) 12-28196
33 WASHER, LOWER BUSHING RETAINER (INNER) 12-59378
34 BUSHING, RUBBER - SHOCK ABSORBER (UPPER) 23-32171
35 BUSHING, RUBBER - SHOCK ABSORBER (LOWER) 23-28198
36 WASHER, UPPER AND LOWER BUSHING RETAINER (OUTER) 12-8M0204648
37 SCREW, UPPER AND LOWER SHOCK MOUNTING PIN (3/4") 10-69375A1
38 COVER, UPPER AND LOWER SHOCK MOUNTING PIN 70679
39 SCREW, COVER TO SHOCK MOUNTING SCREWS (1/2") 10-37655

COWLING AND FRONT COVER

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) COWLING AND FRONT COVER:

Mercury 850 (4 CYL.) COWLING AND FRONT COVER Diagram
Position No. Part Name OEM Number Supersedes
1 COWL FRONT COVER ASSEMBLY Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 2182-7927A8
1 COWL FRONT COVER ASSEMBLY Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 2182-7927A8
2 KNOB, COWL FRONT COVER FASTENING 56849
3 WASHER, COVER FASTENING KNOB (RUBBER) 12-30771
4 WASHER, COVER FASTENING KNOB (STEEL) 12-59572
5 SPRING, TENSION - COVER FASTENING KNOB 24-30772
6 ROLL PIN, TENSION SPRING TO KNOB 17-29077
7 BLANKET, SOUND ABSORBING Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 71040
7A SEAL, SOUND ABSORBING Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 71040
7B BLANKET, SOUND ABSORBING Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 38674
8 SEAL, SOUND - UPPER 54143
9 WRAP AROUND COWL ASSEMBLY 2119-3248A16
10 COWL LATCH ASSEMBLY 46785A1
11 HOOK, COWL LATCH FASTENING 30413
12 BLANKET ASS'Y, SOUND ABSORBING - WRAP AROUND COWL 54141A1
12 GLUE, ADHESIVE - SOUND BLANKET FASTENING 92-86166Q1

CRANKSHAFT, PISTON AND CONNECTING ROD

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) CRANKSHAFT, PISTON AND CONNECTING ROD:

Mercury 850 (4 CYL.) CRANKSHAFT, PISTON AND CONNECTING ROD Diagram
Position No. Part Name OEM Number Supersedes
1 CRANKSHAFT ASSEMBLY 440-9074A2
2 BEARING, BALL - UPPER 30-62567T
3 BEARING, BALL - LOWER 30-63742T
4 CARRIER ASSEMBLY, "O" RING 54196A6
5 PACKING, CARRIER 65800
6 MAIN BEARING ASSEMBLY (VALVE TYPE) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 540-5266T5
6 MAIN BEARING ASSEMBLY (VALVE TYPE) Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 540-5266T5
7 DOWEL PIN, MAIN BEARING 17-20032
8 SCREW, MAIN BEARING CLAMPING 10-45775
9 NUT, MAIN BEARING CLAMPING SCREW 11-45774
10 REED SET, MATCHED - MAIN BEARING 34-56007A1
11 REED STOP, MAIN BEARING REED VALVES 34-56008
12 SCREW, REED STOP MOUNTING 10-62204
13 NUT, REED STOP MOUNTING SCREW 11-53153
14 CENTER MAIN BEARING ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 535-3190A2
14 CENTER MAIN BEARING ASSEMBLY Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 535-5397A4
15 DOWEL PIN, CENTER MAIN BEARING 17-20032
16 BEARING, NEEDLE 29-714221
17 RACE, OUTER (PAIR) 26113T
18 RING, SNAP - OUTER RACE CLAMPING 53-26933
19 SCREW, CENTER MAIN BEARING CLAMPING 10-22968
20 NUT, MAIN BEARING CLAMPING SCREW 11-8M0207775
21 DOWEL PIN (STEPPED) 17-47246
22 PISTON AND PISTON PIN ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 774-9137A12
22 PISTON AND PISTON PIN ASSEMBLY Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 774-9137A12
23 LOCK RING, PISTON PIN 53-857196 40-52035
24 RING, PISTON 39-78816A12
25 CONNECTING ROD AND CAP ASSEMBLY 624-8101A3
26 SCREW, CAP TO CONNECTING ROD 10-54803
27 NUT, CONNECTING ROD SCREW 11-49091
28 BEARING ASSEMBLY, CRANKPIN 31-62596A1
29 BEARING, NEEDLE - PISTON PIN 29-8M0214934
30 WASHER, NEEDLE LOCATING 12-8M0032839 12-47247
30 PISTON AND PISTON PIN ASSEMBLY (.015) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 774-9137A13
30 PISTON AND PISTON PIN ASSEMBLY (.015) Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 774-9137A13
30 RING, PISTON (.015) 39-78811A12

CYLINDER BLOCK AND CRANKCASE ASSEMBLY

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) CYLINDER BLOCK AND CRANKCASE ASSEMBLY:

Mercury 850 (4 CYL.) CYLINDER BLOCK AND CRANKCASE ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 CYLINDER BLOCK AND CRANKCASE ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 847-5340A4
1 CYLINDER BLOCK AND CRANKCASE ASSEMBLY Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 847-5340A4
2 GASKET, CRANKCASE TO CYLINDER BLOCK 27-53650
3 STUD, CARBURETOR MOUNTING (1 3/16") 16-64936
4 STUD, CRANKCASE TO DRIVE SHAFT HOUSING (1 7/8") 16-64281
5 PIN, DOWEL - CRANKCASE TO CYLINDER BLOCK 17-43044
6 PIN, DOWEL - CYLINDER BLOCK TO MAIN BEARING 17-63779
7 RESTRICTOR, CRANKCASE BLEED 66517
8 STUD, CYLINDER BLOCK EXHAUST EXTENSION PLATE (4") 16-64282
9 SCREW, CRANKCASE TO CYLINDER BLOCK (2 5/8") 10-53460
9 SCREW, CRANKCASE TO CYLINDER BLOCK (1 3/4") 10-32293
10 SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8") 10-69091
11 WASHER, CRANKCASE TO CYLINDER BLOCK SCREW (LOWER) 12-22753
12 NUT, CRANKCASE FASTENING SCREW 11-29250
13 SCREW, CENTER MAIN BEARING LOCKING (1") 10-20359
14 TAB WASHER, BEARING LOCKING SCREW 14-20091
15 CONNECTOR, CYLINDER BLEED HOSE - UPPER Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 22-65367
16 HOSE, UPPER CYLINDER BLEED (12") Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 32-9938779
17 CHECK VALVE ASSEMBLY, BLEED HOSE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 21-64871A2
18 CHECK VALVE ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 21-42657A3
19 CLAMP, BLEED HOSE TO CONNECTOR Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 54-20387
20 TUBE, BALANCE - MAIN BEARING (6 1/4") Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821 UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW
21 TEE, BLEED HOSE TO CYLINDER BLOCK - LOWER 22-130342
22 HOSE, CYLINDER BLEED - LOWER (6 1/2") Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 32-9938779
23 ELBOW, BALANCE TUBE TO CRANKCASE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 22-20781
24 CHECK VALVE ASSEMBLY, BLEED HOSE - TOP Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 21-42866
25 CHECK VALVE ASSEMBLY Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 21-42657A3
26 HOSE, CYLINDER BLEED (15 1/2") Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 32-9938779
27 CHECK VALVE ASSEMBLY, BLEED HOSE - BOTTOM Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 21-64871A2
28 HOSE ASSEMBLY, BALANCE (6 1/4") Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821 UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP
29 ELBOW, BALANCE Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 22-20781

DISTRIBUTOR ADAPTOR AND VERTICAL LINKAGE

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) DISTRIBUTOR ADAPTOR AND VERTICAL LINKAGE:

Mercury 850 (4 CYL.) DISTRIBUTOR ADAPTOR AND VERTICAL LINKAGE Diagram
Position No. Part Name OEM Number Supersedes
1 HOUSING ASSEMBLY, DISTRIBUTOR 393-3736A79
2 STOP, SPARK ADVANCE - DISTRIBUTOR HOUSING 32197
3 PIN, ANCHOR SPRING - DISTRIBUTOR HOUSING 17-27962
4 SPRING, HORSESHOE - DISTRIBUTOR HOUSING 24-27944
5 WASHER, ECONOMIZER COLLAR - DISTRIBUTOR HOUSING 12-53540
6 ECONOMIZER COLLAR ASSEMBLY 55804A1
7 PIN, ECONOMIZER COLLAR - SPRING RETAINER 17-27961
8 FITTING, GREASE - ECONOMIZER COLLAR 22-25094
9 SWIVEL, LINKAGE - ECONOMIZER COLLAR 27947
10 SWIVEL AND LINK ROD ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 25996A1
11 NUT, UPPER LINK ROD ADJUSTING Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 11-29598
12 ROD, LINK - UPPER Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 37588
12A ROD, LINK - UPPER Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 67468
13 SWIVEL, UPPER LINK ROD TO THROTTLE CONTROL LEVER 27948
14 LEVER, THROTTLE CONTROL 48562
15 WASHER, WAVE - THROTTLE CONTROL LEVER SWIVEL 13-39954
16 WASHER< THROTTLE CONTROL LEVER SWIVEL 12-8M0204649
17 NUT, UPPER LINK ROD TO THROTTLE CONTROL LEVER 11-35888
18 SCREW, THROTTLE LEVER TO EXHAUST COVER (1 3/4") 10-31830
19 WASHER, THROTTLE CONTROL LEVER SCREW 12-8M0042641 12-29395
20 BUSHING, THROTTLE CONTROL LEVER SCREW 23-45818
21 NUT, THROTTLE CONTROL LEVER SCREW 11-8M0204726
22 SWIVEL, LOWER - THROTTLE CONTROL LEVER TO THROTTLE CABLE 37587
23 NUT, THROTTLE CABLE TO LOWER SWIVEL 11-35888
24 COLLAR, THROTTLE ACTUATOR 48692
25 SCREW, ADJUSTING - ACTUATOR COLLAR (1 3/4") 10-61658
26 NUT, THROTTLE ACTUATOR COLLAR ADJUSTING SCREW 11-64015
27 CAP, NYLON - THROTTLE ACTUATOR COLLAR ADJUSTING SCREW 52023
28 PLATE, THROTTLE ACTUATOR 48671
29 SCREW, THROTTLE ACTUATOR PLATE TO ECONOMIZER COLLAR (1") 10-37892
30 WASHER, THROTTLE ACTUATOR PLATE FASTENING SCREW 12-30164
31 LOCKWASHER, THROTTLE ACTUATOR PLATE FASTENING SCREW 13-26996
32 SPACER, THROTTLE ACTUATOR PLATE SCREW 23-48674
33 CAM, THROTTLE ACTUATOR PLATE 54239
34 WASHER, ADAPTOR - DISTRIBUTOR HOUSING 12-46246
35 ADAPTOR ASSEMBLY, DISTRIBUTOR Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 66165A2
35 ADAPTOR ASSEMBLY, DISTRIBUTOR Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 66165A2
36 FITTING, GREASE - DISTRIBUTOR ADAPTOR 22-25094
37 SCREW, DISTRIBUTOR HOUSING TO CRANKCASE (1 1/2") 10-78841
37 SCREW, DISTRIBUTOR HOUSING TO CRANKCASE (1 1/2") 10-73657
38 WASHER, DISTRIBUTOR HOUSING SCREW 12-20084
39 NUT, DISTRIBUTOR HOUSING SCREW Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 11-22053
40 BRACKET, STOP 55805
41 SCREW, STOP BRACKET TO DISTRIBUTOR ADAPTOR (3/4") 10-28636
42 WASHER, STOP BRACKET FASTENING SCREW 12-35462
43 SCREW, STOP BRACKET ADJUSTING (1 7/8") 10-24228
44 NUT, STOP BRACKET ADJUSTING SCREWS 11-20890
45 CAP, NYLON - STOP BRACKET ADJUSTING SCREWS 52023
46 WASHER, DISTRIBUTOR HOUSING 12-27939
47 TAB WASHER, ADAPTOR CAP FASTENING 14-27960
48 WASHER, WAVE - DISTRIBUTOR BALL BEARING TENSION 13-27959
49 CAP, DISTRIBUTOR HOUSING 54567
50 SPACER, DRIVE PULLEY 23-47250
51 DRIVEN PULLEY ASSEMBLY 29906A1
52 PIN, ROLL - FLANGE LOCATING 17-29908
53 FLANGE, DRIVEN PULLEY 29907
54 KEY, DISTRIBUTOR DRIVER 28-29910
55 SCREW, PULLEY CLAMPING SCREW 10-68554
56 BELT, TIMING 20140

DISTRIBUTOR HOUSING AND ROTOR

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) DISTRIBUTOR HOUSING AND ROTOR:

Mercury 850 (4 CYL.) DISTRIBUTOR HOUSING AND ROTOR Diagram
Position No. Part Name OEM Number Supersedes
1 BALL BEARING< DISTRIBUTOR HOUSING (UPPER) 30-20066
2 NUT, ROTOR SHAFT TO DISTRIBUTOR HOUSING 11-54209
3 SLEEVE, ROTOR SHAFT 23-53539
4 HOUSING ASSEMBLY, DISTRIBUTOR 393-3736A79
5 GROUND STRAP ASSEMBLY, DISTRIBUTOR TO CRANKCASE 53417
6 SCREW, GROUND STRAP ATTACHING (3/8") 10-62568
7 FLAME ARRESTOR ASSEMBLY, DISTRIBUTOR HOUSING 58807A1
8 SHIM, ROTOR 15-21148A1
9 SHIM, ROTOR 15-55853
10 SPACER, ROTOR SHAFT 23-53538
11 DISC, ROTOR 393-3236
12 BALL BEARING, DISTRIBUTOR HOUSING (LOWER) 30-26379
13 RING, RETAINING - BALL BEARING TO DISTRIBUTOR HOUSING 53-26406
14 ROTOR, DISTRIBUTOR 393-4371
15 CLAMP, DISTRIBUTOR CAP TO DISTRIBUTOR HOUSING 54-60768
16 SCREW, DISTRIBUTOR CAP CLAMP (1 1/8") 10-65774
17 NUT, DISTRIBUTOR CAP CLAMP SCREW 11-26768
18 CABLE ASSEMBLY, CAP TO COIL Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 84-821945A4
18 CABLE ASSEMBLY, CAP TO COIL Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 84-821945A9
19 GROMMET, CABLE (5/16") 25-26547
19 GROMMET, CABLE (7/8") 25-56474
20 BOOT, CABLE TO COIL 332-2854T01
21 SLEEVE, CABLE 85-94589
22 SLEEVE, (LEADS 1, 2, 3, 4) - 3/4") 32-46398
23 GASKET, DISTRIBUTOR CAP TO DISTRIBUTOR HOUSING 27-55896
24 DISTRIBUTOR CAP ASSEMBLY 393-3726A10
25 BRUSH AND SPRING ASSEMBLY 393-1293A1
26 FLAME ARRESTOR ASSEMBLY 58807A1
27 RETAINER, LEADS 63319
28 SCREW, LEAD RETAINER (1") 10-46378
29 NUT, RETAINER SCREW 11-20013
30 SPARK PLUG (CHAMP L-77V) 33-896329827 33-827C
31 SPARK PLUG LEAD ASSEMBLY #1, #2, #3, #4 Comment: ORDER A-36549A1 KIT FOR REPLACEMENT OF LEAD WIRE MARKERS 84-813715A1
32 PROTECTOR, SPARK PLUG LEAD 85-63709A1
33 SLEEVE, SPARK PLUG LEAD (LEADS 1, 2, 3, 4) 32-46768
34 SLEEVE, SPARK PLUG LEAD TO DISTRIBUTOR 85-94589

DRIVE SHAFT HOUSING ASSEMBLY

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) DRIVE SHAFT HOUSING ASSEMBLY:

Mercury 850 (4 CYL.) DRIVE SHAFT HOUSING ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 DRIVE SHAFT HOUSING ASSEMBLY (SHORT SHAFT) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1575-5240A4
1 DRIVE SHAFT HOUSING ASSEMBLY (LONG SHAFT) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1573-5239A4
1 DRIVE SHAFT HOUSING AUTHORITY (SHORT SHAFT) Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 1575-5240A4
1 DRIVE SHAFT HOUSING ASSEMBLY (LONG SHAFT) Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 1573-5239A4
2 STUD, DRIVE SHAFT HOUSING TO GEAR HOUSING (2 11/16") 16-56295
3 PLUG, PLASTIC - TRIM TAB SCREW HOLE 19-64649
4 STUD, DRIVE SHAFT HOUSING TO HSG. PLATE (2 5/6") 16-34378
5 COVER, TRIM - DRIVE SHAFT HOUSING 37417
6 SCREW, TRIM COVER TO BOTTOM COWL (3/4") 10-57807
7 GROMMET, TRIM COVER SCREW 25-92012
7A GROUND STRAP ASSEMBLY, TRIM COVER SCREW 46933A2
7B SCREW, GROUND STRAP ATTACHING 10-62568
8 TUBE, WATER INLET - SHORT SHAFT 32-62864
9 TUBE, EXHAUST - - SHORT SHAFT Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 66345A1
9 TUBE, EXHAUST - - SHORT SHAFT Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 65370
8 TUBE, WATER INLET - LONG SHAFT 32-60897
9 TUBE, EXHAUST - - LONG SHAFT Comment: UNITED STATES 3739627 AND BELOW AUSTRALIA 8013014 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7024072 AND BELOW 66344A1
9 TUBE, EXHAUST - - LONG SHAFT Comment: UNITED STATES 3739628 AND UP AUSTRALIA 8013015 AND UP BELGIUM 9053364 AND UP CANADA 7024073 AND UP 78184T
9A BOOT, EXHAUST TUBE Comment: UNITED STATES 3739628 AND UP AUSTRALIA 8013015 AND UP BELGIUM 9053364 AND UP CANADA 7024073 AND UP 65638
10 SCREW, EXHAUST TUBE TO EXHAUST EXTENSION PLATE (3/4") - SERI Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 10-28636
11 LOCKWASHER, EXHAUST SCREW Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 13-26992
12 GASKET, DRIVE SHAFT HOUSING PLATE TO DRIVE SHAFT HSG. Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 27-66335
12 GASKET, DRIVE SHAFT HOUSING PLATE TO DRIVE SHAFT HSG. Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 27-66335
13 GUIDE, PUSH ROD - REVERSE LOCKING 52887
14 ROD, PUSH - REVERSE LOCK (SHORT SHAFT) 47591
14 ROD, PUSH - REVERSE LOCK (LONG SHAFT) 47558
15 NUT, JAM - PUSH ROD 11-69254
16 YOKE, PUSH ROD 47559
17 PIN, PUSH ROD TO REVERSE LOCK 24-78203A2
18 COTTER PIN, PUSH ROD PIN 18-25191
19 MOUNT, RUBBER - UPPER 75296
20 WASHER, RUBBER - UPPER MOUNT BOLT 12-47840
21 WASHER, UPPER MOUNT BOLT 12-31263
22 NUT, UPPER MOUNT BOLT 11-8M0204653
23 MOUNT, RUBBER - LOWER 75298
24 SCREW, UPPER MOUNT (5 1/2") 10-75284
25 WASHER, MOUNT SCREW 12-49339
26 NUT, MOUNT SCREW 11-25096
27 BUMPER, RUBBER - MOUNTING SCREW 25067
28 NUT, GEAR HOUSING AND DRIVE SHAFT HOUSING STUDS 11-8M0204653
29 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
30 NUT, GEAR HOUSING AND DRIVE SHAFT HOUSING STUDS 11-29489
31 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
32 CLAMP, LOWER MOUNT TO DRIVE SHAFT HOUSING 35608
33 SPRING, TENSION - LOWER MOUNT CLAMP 24-35522
34 SCREW, LOWER MOUNT CLAMP TO DRIVE SHAFT HOUSING (7/8") 10-29256
35 COVER, LOWER MOUNT CLAMP 35474T
36 NUT, LOWER MOUNT CLAMP COVER 11-35521
37 SCREW, COVER TO LOWER CLAMP MOUNT (5/8") 10-29722

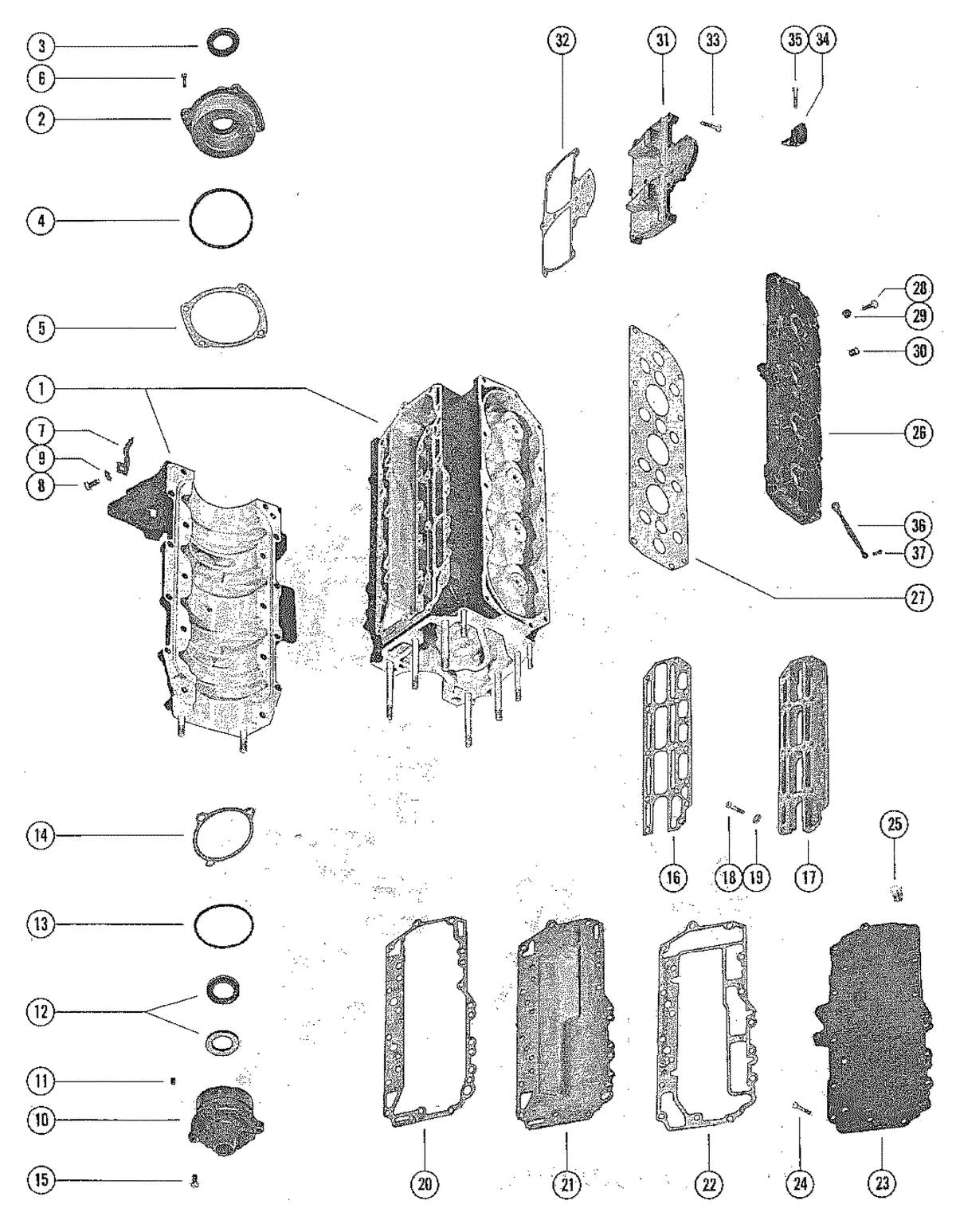

END CAPS, MANIFOLD AND EXHAUST COVERS

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) END CAPS, MANIFOLD AND EXHAUST COVERS:

Mercury 850 (4 CYL.) END CAPS, MANIFOLD AND EXHAUST COVERS Diagram
Position No. Part Name OEM Number Supersedes
1 CYLINDER BLOCK AND CRANKCASE ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 847-5340A4
1 CYLINDER BLOCK AND CRANKCASE ASSEMBLY Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 847-5340A4
2 END CAP ASSEMBLY, UPPER 1134-3197A1
3 OIL SEAL 26-41953
4 "O" RING 25-47254
5 SHIM ASSEMBLY, END CAP TO CRANKCASE (.006-8-10) 15-47248A1
6 SCREW, END CAP MOUNTING (1") 10-30225
7 POINTER, TIMING Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 43352
8 SCREW, TIMING POINTER ATTACHING (3/4") Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 10-28636
9 WASHER, TIMING POINTER SCREW Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 12-35462
10 END CAP ASSEMBLY, LOWER Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1148-5410T1
10 END CAP ASSEMBLY, LOWER Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 1148-5410T1
11 CHECK VALVE ASSEMBLY, END CAP Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 21-42657A3
12 OIL SEAL, UPPER 26-41953
13 "O" RING 25-32546
14 SHIM, END CAP TO CRANKCASE (.002-3-5-10) 15-20085A1
15 SCREW, END CAP MOUNTING (1") 10-30225
16 GASKET, WATER JACKET COVER Comment: - PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLY 27-73665
17 COVER, WATER JACKET - CYLINDER BLOCK Comment: - PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLY 76303
18 SCREW, WATER JACKET COVER TO CYLINDER BLOCK (7/8") Comment: - PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLY 10-53167T
19 WASHER, WATER JACKET COVER FASTENING SCREW Comment: - PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLY 12-8M0042642 12-70132 - PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLY
20 GASKET, CYLINDER BLOCK TO BAFFLE PLATE 27-854981
21 PLATE, BAFFLE - EXHAUST MANIFOLD 64107
22 GASKET, BAFFLE PLATE TO EXHAUST MANIFOLD COVER 27-854961
23 COVER, EXHAUST MANIFOLD 64108
24 SCREW, MANIFOLD COVER MOUNTING (1 1/8") 10-53576
25 PLUG, PIPE - EXHAUST MANIFOLD COVER Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 22-328022
26 COVER, CYLINDER BLOCK 1021-7699
27 GASKET, CYLINDER BLOCK COVER 27-85493
28 SCREW, CYLINDER BLOCK COVER MOUNTING (1 1/8") 10-21091
29 NUT, COVER MOUNTING SCREW 11-8M0207775
30 PLUG, PIPE - CYLINDER BLOCK COVER Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 22-328022
31 COVER, TRANSFER PORT - TOP 62302
31 COVER, TRANSFER PORT - BOTTOM 62301
32 GASKET, TRANSFER PORT COVER 27-62107
33 SCREW, TRANSFER PORT COVER MOUNTING (1") 10-8M0214943
33 SCREW, TRANSFER PORT COVER MOUNTING (3/4") 10-49668
34 BRACKET, MOUNT SUPPORT - CYLINDER BLOCK 37440
35 SCREW, BRACKET TO CYLINDER BLOCK (1") 10-35386
36 GROUND STRAP ASSEMBLY, EXHAUST COVER SCREW 46933A1
37 SCREW, GROUND STRAP ATTACHING (3/8") 10-62568

EXHAUST EXTENSION PLATE

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) EXHAUST EXTENSION PLATE:

Mercury 850 (4 CYL.) EXHAUST EXTENSION PLATE Diagram
Position No. Part Name OEM Number Supersedes
1 PLATE ASSEMBLY, EXHAUST EXTENSION Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 43289A2
1 PLATE ASSEMBLY, EXHAUST EXTENSION Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 43289A2
2 BUSHING, NYLON - EXHAUST EXTENSION PLATE Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 23-27132
3 DOWEL PIN, EXHAUST EXTENSION PLATE 17-23784
4 SEAL, EXHAUST EXTENSION PLATE 37918
5 STRIP, RETAINING - EXHAUST EXTENSION PLATE 99358
6 SCREW, SEAL AND RETAINING STRIP TO EXHAUST PLATE (1/2") 10-37571
7 GASKET, POWERHEAD TO EXHAUST EXTENSION PLATE 27-692381
7 GASKET, POWERHEAD TO EXHAUST EXTENSION PLATE 27-692381
8 SCREW, ADAPTOR PLATE ATTACHING (1 3/4") Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 10-62644
9 LOCKWASHER, ADAPTOR PLATE SCREW Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 13-8M0204647
8 SCREW, ADAPTOR PLATE TO HOUSING PLATE (2") Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 10-66023
10 SCREW, HOUSING PLATE TO DRIVE SHAFT HOUSING (2") Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 10-66023
11 NUT, CRANKCASE STUDS TO EXHAUST EXTENSION PLATE 11-69254
12 WASHER, CRANKCASE STUDS TO EXHAUST EXTENSION PLATE 12-20553
13 GASKET, PLATE TO DRIVE SHAFT HSG. PLATE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 27-661021
13 GASKET, PLATE TO DRIVE SHAFT HSG. PLATE Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 27-661021
14 WASHER, DRIVE SHAFT HOUSING STUD Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 12-34437
15 NUT, DRIVE SHAFT HOUSING STUD Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 11-64809
16 SEAL, DRIVE SHAFT HOUSING PLATE 26-60898
17 PLATE ASSEMBLY, DRIVE SHAFT HOUSING Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 43543A1
17 PLATE ASSEMBLY, DRIVE SHAFT HOUSING Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 43543A1
18 SEAL, RUBBER - WATER INLET TUBE (DRIVE SHAFT HOUSING PLATE) 26-38970
19 DOWEL PIN, DRIVE SHAFT HOUSING PLATE 17-23784
20 GASKET, DRIVE SHAFT HOUSING PLATE TO EXHAUST TUBE 27-69860
21 EXHAUST TUBE 65032
22 SCREW, EXHAUST TUBE TO DRIVE SHAFT HOUSING PLATE (3/4") 10-65414
23 LOCKWASHER, EXHAUST PLATE SCREW 13-26992
24 WASHER, POWERHEAD STUDS 12-20553
25 NUT, POWERHEAD STUDS 11-82671013

FLYWHEEL ASSEMBLY AND STATOR

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) FLYWHEEL ASSEMBLY AND STATOR:

Mercury 850 (4 CYL.) FLYWHEEL ASSEMBLY AND STATOR Diagram
Position No. Part Name OEM Number Supersedes
1 PLUG, FLYWHEEL PULLER THREADS 19-45907
2 NUT, FLYWHEEL 11-52901
3 WASHER, FLYWHEEL NUT 12-33001
4 FLYWHEEL ASSEMBLY, COMPLETE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 225-2494A37
4 FLYWHEEL ASSEMBLY, COMPLETE Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 225-2494A37
5 SCREW, FLEXIBLE PLATE TO FLYWHEEL 10-32417
6 SCREW, PLATE/HUB TO FLEXIBLE PLATE Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 10-68997
6 SCREW, PLATE/HUB TO FLEXIBLE PLATE Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 10-69088
7 PIN, DOWEL - PULLEY TO FLYWHEEL 17-26618
8 FLANGE, FLYWHEEL PULLEY 29788
9 PULLEY, FLYWHEEL 30306
10 HUB, FLYWHEEL PULLEY 29787
11 STATOR ALTERNATOR Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 398-4792
11 STATOR ALTERNATOR Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 398-5232
13 SCREW, STATOR TO UPPER END CAP (7/8") 10-63136
14 CLIP, STATOR LEAD FASTENING (1/2") Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 54-22627
14 CLIP, STATOR LEAD FASTENING (1/2") Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 54-22875
15 SCREW, STATOR LEAD FASTENING (3/8") 10-62568
16 "D" WASHER, CLIP FASTENING SCREW 8M0084613 69205

FUEL PUMP AND FUEL LINE ASSEMBLY (SERIAL GROUP NO. 6)

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY (SERIAL GROUP NO. 6):

Mercury 850 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY (SERIAL GROUP NO. 6) Diagram
Position No. Part Name OEM Number Supersedes
1 FUEL PUMP ASSEMBLY 58888A4
2 CHECK VALVE ASSEMBLY 21-8M0084276 21-30430A13
3 DIAPHRAGM KIT 55278A5
4 GASKET, FUEL PUMP (#)
5 GASKET, CHECK VALVE TO HOUSING (#)
6 RETAINER, CHECK VALVE 23004
7 SCREW, RETAINER TO HOUSING 10-43725
8 SCREW, PUMP MOUNTING (1 3/8") 10-69067
9 FITTING, FUEL PUMP (OUTLET) 22-19688
10 CLAMP, FUEL LINE ATTACHING 54-68424
11 FUEL LINE, FUEL PUMP TO FILTER COVER (4 1/2") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
12 BASE, FUEL PUMP 70929
13 SCREW, BASE TO TRANSFER PORT COVER 10-70939
14 WASHER, BASE SCREW 12-20533
15 SCREEN, FILTER - INLET 35-59072
16 "O" RING, COVER TO HOUSING 25-35480
17 COVER, FUEL INLET 35-91078A1
18 GASKET, NYLON - FILTER COVER SCREW 27-25848
19 SCREW, COVER TO FUEL PUMP (5/8") 10-37370
20 FITTING, FILTER BASE 22-64705
21 FUEL LINE, FILTER COVER TO CARBURETOR (8 7/8") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
22 FITTING, TEE - UPPER CARBURETOR 22-66328
23 FUEL LINE, CARBURETOR TO CARBURETOR (6 1/4") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
24 FITTING, ELBOW - LOWER CARBURETOR 22-19688
25 FITTING, FUEL LINE TO FUEL PUMP (INLET) 22-64705
26 FUEL LINE, ADAPTOR TO FUEL PUMP (12 1/2") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
27 ELBOW, FUEL LINE TO ADAPTOR 22-63981
28 CUP WASHER, ADAPTOR 30188
29 "O" RING, ADAPTOR STEM 25-16524
30 SPRING, ADAPTOR STEM Comment: UNITED STATES 4153349 AND BELOW AUSTRALIA 8030639 AND BELOW BELGIUM 9086163 AND BELOW CANADA 7054482 AND BELOW 24-30189
31 STEM, CHECK UNIT ADAPTOR Comment: UNITED STATES 4153349 AND BELOW AUSTRALIA 8030639 AND BELOW BELGIUM 9086163 AND BELOW CANADA 7054482 AND BELOW 30187
32 ADAPTOR, CHECK UNIT (FUEL LINE) Comment: UNITED STATES 4153349 AND BELOW AUSTRALIA 8030639 AND BELOW BELGIUM 9086163 AND BELOW CANADA 7054482 AND BELOW 30186
30 SPRING, ADAPTOR STEM Comment: UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 24-23067T
31 STEM, CHECK UNIT ADAPTOR Comment: UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 23069
32 ADAPTOR, CHECK UNIT (FUEL LINE) Comment: UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 22833
33 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") 10-69029
34 NUT, ADAPTOR FASTENING SCREW 11-826709109 11-33825, 11-35045

FUEL PUMP AND FUEL LINE ASSEMBLY (SERIAL GROUP NO. 7)

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY (SERIAL GROUP NO. 7):

Mercury 850 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY (SERIAL GROUP NO. 7) Diagram
Position No. Part Name OEM Number Supersedes
1 FUEL PUMP ASSEMBLY 58888A4
2 CHECK VALVE ASSEMBLY 21-8M0084276 21-30430A13
3 DIAPHRAGM KIT 55278A5
4 GASKET, FUEL PUMP (#)
5 GASKET, CHECK VALVE TO HOUSING (#)
6 RETAINER, CHECK VALVE 23004
7 SCREW, RETAINER TO HOUSING 10-43725
8 SCREW, PUMP MOUNTING (1 3/8") 10-69067
9 FUEL LINE ASSEMBLY, PUMP TO CARBURETOR (9 1/2") 32-55827A1
10 ELBOW, UPPER CARBURETOR 22-59351
11 SLEEVE, UPPER CARBURETOR ELBOW 22-30175
12 NUT, UPPER CARBURETOR ELBOW 22-30177
13 FUEL LINE, CARBURETOR TO CARBURETOR (6 5/8") 32-59352
14 CONNECTOR, FUEL PUMP 22-30468
15 SLEEVE, CONNECTOR 22-30175
16 NUT, CONNECTOR 22-30177
17 FUEL LINE, ADAPTOR TO UPPER FUEL PUMP (15") 32-55829
18 ADAPTOR, CHECK UNIT (FUEL LINE) 30186
19 STEM, CHECK UNIT ADAPTOR 30187
20 SPRING, ADAPTOR STEM 24-30189
21 "O" RING, ADAPTOR STEM 25-16524
22 CUP WASHER, ADAPTOR 30188
23 SCREW, ADAPTOR TO BOTTOM COWL (3 1/4") 10-88488
23 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") 10-69029
24 NUT, ADAPTOR FASTENING SCREW 11-8M0207775

GEAR HOUSING ASSEMBLY, COMPLETE (PAGE 1)

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE (PAGE 1):

Mercury 850 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE (PAGE 1) Diagram
Position No. Part Name OEM Number Supersedes
GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1623-7339A2
GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1655-7333A25
GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865695 THRU 4153349 AUSTRALIA 8017140 THRU 8030639 BELGIUM 9053364 THRU 9086163 CANADA 7033028 THRU 7054482 1623-7339A2
GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865695 THRU 4153349 AUSTRALIA 8017140 THRU 8030639 BELGIUM 9053364 THRU 9086163 CANADA 7033028 THRU 7054482 1655-7333A25
GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: SEE NOTE BELOW UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 1623-7339A2
GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: SEE NOTE BELOW UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 1655-7333A25
1 GEAR HOUSING ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1623-6052A4
1 GEAR HOUSING ASSEMBLY Comment: UNITED STATES 3865695 THRU 4153349 AUSTRALIA 8017140 THRU 8030639 BELGIUM 9053364 THRU 9086163 CANADA 7033028 THRU 7054482 1623-6052A4
1 GEAR HOUSING ASSEMBLY Comment: UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 1623-6052A4
2 SLEEVE, LUBRICATION 23-56513
3 PIN, GEAR HOUSING 17-8M0084726 17-85500
4 STUD, GEAR HOUSING TO DRIVE SHAFT HOUSING (4") 16-57921
5 STUD, GEAR HOUSING TO DRIVE SHAFT HOUSING (2 1/16") 16-8M0133358
6 STUD, WATER PUMP BASE AND BODY TO GEAR HOUSING (3 3/8") 16-8M0034463 16-56297 2
7 STUD, WATER PUMP BASE AND BODY TO GEAR HOUSING (3 1/8") 16-306671
8 BEARING, ROLLER - DRIVE SHAFT 31-32898T
9 DRIVE SHAFT ASSEMBLY (SHORT SHAFT) 45-59117A1
9 DRIVE SHAFT ASSEMBLY (LONG SHAFT) 45-59116A1
10 SPRING, COMPRESSION - DRIVE SHAFT 24-34576
11 PIN, COMPRESSION SPRING RETAINING 17-30545
12 GEAR, PINION - DRIVE SHAFT 43-56518
13 NUT, PINION GEAR TO DRIVE SHAFT 11-35921
14 SHIM, TAPERED ROLLER BEARING TO GEAR HOUSING (.002-3-5-10) 15-57007A1
15 TAPERED ROLLER BEARING ASSEMBLY, DRIVE SHAFT 31-33138A1
16 GASKET, WATER PUMP BASE TO GEAR HOUSING 27-8M0214962
17 "O" RING, WATER PUMP BASE 25-8M0214923
18 WATER PUMP BASE ASSEMBLY 46-58618A1
19 OIL SEAL, WATER PUMP BASE 26-94038
20 OIL SEAL, WATER PUMP BASE 26-55682
21 DOWEL PIN, WATER PUMP BASE TO WATER PUMP 17-35973
22 GASKET, LOWER - WATER PUMP BASE TO FACE PLATE 27-8M0090319 27-85608 1
23 PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY 8M0204677
24 GASKET, UPPER - FACE PLATE TO WATER PUMP BODY 27-858524 27-85609 1, 27-85609B 1
25 WATER PUMP BODY ASSEMBLY 46-96148T1
26 INSERT, WATER PUMP BODY 48752T
28 SEAL, RUBBER - WATER INLET TUBE 26-38970
29 IMPELLER, WATER PUMP 47-89984T4
30 KEY, IMPELLER DRIVE 28-8M0214992
31 SCREW, WATER PUMP BODY TO GEAR HOUSING (2 1/4") 10-30720
32 LOCKWASHER, WATER PUMP BODY SCREW 13-26992
33 WASHER, WATER PUMP BODY FASTENING SCRW AND STUD 12-8M0204649
34 NUT, WATER PUMP BODY FASTENING STUD 11-826709109 11-33825, 11-35045
35 WASHER, WATER PUMP BODY FASTENING STUD 12-36001
36 NUT, WATER PUMP BODY FASTENING STUD 11-826709111 11-45592
37 RING, RUBBER - CENTRIFUGAL SLINGER (DRIVE SHAFT) 25-8M0214918
38 SLEEVE, GUIDE - WATER INLET TUBE 23-29804T
39 SEAL, EXHAUST TUBE Comment: - NOT PART OF GEAR HOUSING COMPLETE UNITED STATES 3739627 AND BELOW AUSTRALIA 8013014 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7024072 AND BELOW 60909
40 PLATE, SUPPORT - EXHAUST TUBE SEAL Comment: - NOT PART OF GEAR HOUSING COMPLETE UNITED STATES 3739627 AND BELOW AUSTRALIA 8013014 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7024072 AND BELOW 60910
39 SEAL, EXHAUST TUBE Comment: - NOT PART OF GEAR HOUSING COMPLETE UNITED STATES 3739628 AND UP AUSTRALIA 8013015 AND UP BELGIUM 9053364 AND UP CANADA 7024073 AND UP 37641001
40 PLATE, SUPPORT - EXHAUST TUBE SEAL Comment: - NOT PART OF GEAR HOUSING COMPLETE UNITED STATES 3739628 AND UP AUSTRALIA 8013015 AND UP BELGIUM 9053364 AND UP CANADA 7024073 AND UP 38051
41 SHAFT ASSEMBLY, SHIFT - LOWER 76062A1
42 "E" RING, RETAINING, LOWER SHIFT SHAFT 53-29641
43 "O" RING, SHIFT SHAFT BUSHING 25-25439
44 BUSHING ASSEMBLY, SHIFT SHAFT 23-77631A2
45 OIL SEAL, SHIFT SHAFT BUSHING (LOWER) 26-24590
45 OIL SEAL, SHIFT SHAFT BUSHING (UPPER) 26-892361
46 WASHER, RUBBER - SHIFT SHAFT BUSHING 12-31266
47 SPACER, LOWER - REVERSE LOCKING 78036
48 CAM, REVERSE LOCKING 43308T1
49 SCREW, GREASE FILLER AND VENT HOLE - - QUANT Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 10-79953Q04
49 PLUG, DRAIN (MAGNETIC) Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 22-8M0058389 22-67892A06 UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP
50 WASHER, GREASE FILLER AND VENT HOLE SCREW 12-191833
51 PLUG, GEAR HOUSING FLUSHING HOLE 19-48750
52 WASHER, GEAR HOUSING FLUSHING HOLE PLUG 12-8M0204663

GEAR HOUSING ASSEMBLY, COMPLETE (PAGE 2)

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE (PAGE 2):

Mercury 850 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE (PAGE 2) Diagram
Position No. Part Name OEM Number Supersedes
GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1623-7339A2
GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1655-7333A25
GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865695 THRU 4153349 AUSTRALIA 8017140 THRU 8030639 BELGIUM 9053364 THRU 9086163 CANADA 7033028 THRU 7054482 1623-7339A2
GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: SEE NOTE BELOW UNITED STATES 3865695 THRU 4153349 AUSTRALIA 8017140 THRU 8030639 BELGIUM 9053364 THRU 9086163 CANADA 7033028 THRU 7054482 1655-7333A25
GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: SEE NOTE BELOW UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 1623-7339A2
GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: SEE NOTE BELOW UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 1655-7333A25
1 GEAR HOUSING ASSEMBLY Comment: SEE PAGE 38 FOR BREAKDOWN UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 1623-6052A4
1 GEAR HOUSING ASSEMBLY Comment: SEE PAGE 38 FOR BREAKDOWN UNITED STATES 3865695 THRU 4153349 AUSTRALIA 8017140 THRU 8030639 BELGIUM 9053364 THRU 9086163 CANADA 7033028 THRU 7054482 1623-6052A4
1 GEAR HOUSING ASSEMBLY Comment: SEE PAGE 38 FOR BREAKDOWN UNITED STATES 4153350 AND UP AUSTRALIA 8030640 AND UP BELGIUM 9086164 AND UP CANADA 7054483 AND UP 1623-6052A4
53 CAM, SHIFT 760394
54 FOLLOWER, CAM 30625
55 SLIDE, CROSS PIN 30624
56 SPRING, COMPRESSION - CAM FOLLOWER 24-30622
57 SHIM, BEARING OUTER RACE TO GEAR HSG. (.002-3-5-10) 15-30923A1
58 TAPERED ROLLER BEARING ASSEMBLY 31-30894A1
59 BEARING, ROLLER - FORWARD GEAR 31-30895T
60 FORWARD GEAR ASSEMBLY 43-56517T3
61 RATCHET, SLIDING CLUTCH 52-822539T 52-822539, 52-814756, 52-12777
62 PIN, CROSS - RATCHET TO0 PROPELLER SHAFT 17-8M0100263 17-8M0084681, 17-8M0020941, 17-30632
63 SPRING, RETAINING - CROSS PIN 24-30893
64 SHAFT, PROPELLER 44-93003
65 REVERSE GEAR ASSEMBLY 43-56516T
66 SHIM, THRUST WASHER TO GEAR HOUSING (.002-3-5-10) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 15-29955A1
67 WASHER, THRUST - BEARING CARRIER TO GEAR HOUSING 12-71143A1
68 BEARING, BALL - REVERSE GEAR 30-31265
69 "O" RING, BEARING CARRIER 25-29976
70 BEARING CARRIER ASSEMBLY 52132T1
71 BEARING, ROLLER - BEARING CARRIER 31-30956T
72 OIL SEAL, BEARING CARRIER 26-8M0204670
73 KEY, LOCATING - BEARING CARRIER 28-30281
74 TAB WASHER, GEAR HOUSING COVER 14-52700
75 COVER, GEAR HOUSING 52699
76 TRIM TAB ASSEMBLY, GEAR HOUSING 97-31640Q4
77 SCREW, TRIM TAB TO GEAR HOUSING (1 3/4") 10-66024
78 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
79 NUT, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 11-8M0204653
80 SCREW, GEAR HOUSING TO DRIVE SHAFT HOUSING (1") 10-65210
81 THRUST HUB AND WASHER ASSEMBLY Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 65091Q01
82 WASHER, CUPPED - THRUST HUB Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 12-29590
81 THRUST HUB Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 65091Q01
83 WASHER, SPLINED - PROPELLER NUT 12-31211Q03
84 TAB WASHER, PROPELLER NUT 14-816629Q 14-816629, 14-31210, 14-816629B
85 NUT, PROPELLER 11-52707Q1

MISCELLANEOUS PARTS/ACCESSORIES

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) MISCELLANEOUS PARTS/ACCESSORIES:

Mercury 850 (4 CYL.) MISCELLANEOUS PARTS/ACCESSORIES Diagram
Position No. Part Name OEM Number Supersedes
- MERC 850 (4CYLINDER) PARTS LIST 90-63271
- GASKET SET(MOTOR OVERHAUL) Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 27-64203A75
- GASKET SET (MOTOR OVERHAUL) Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 27-64203A75
- GASKET SET (MOTOR OVERHAUL) Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 27-64203A75
- DECAL SET Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 37-76372A77
- DECAL SET Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 37-76372A77
- DECAL SET Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 37-76372A77
- TACHOMETER ASSEMBLY 79-73370A3
- FLUSHING ATTACHMENT 48755A1
- HEAVY DUTY WATER PUMP 53168A1

STARTER MOTOR AND WIRING HARNESS (SERIAL GROUP #1)

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) STARTER MOTOR AND WIRING HARNESS (SERIAL GROUP #1):

Mercury 850 (4 CYL.) STARTER MOTOR AND WIRING HARNESS (SERIAL GROUP #1) Diagram
Position No. Part Name OEM Number Supersedes
1 SWITCH BOX ASSEMBLY, COMPLETE 332-2986A27
2 NUT, SWITCH BOX TERMINAL 11-45076
3 SCREW, SWITCH BOX TO FRONT SUPPORT BRACKET (3/4") 10-69028
4 NUT, SWITCH BOX TO FRONT SUPPOR BRACKET SCREW 11-8M0207775
5 RECTIFIER ASSEMBLY, COMPLETE 78614A1
6 NUT, RECTIFIER TERMINAL 11-45076
7 SCREW, RECTIFIER TO BOTTOM COWL (7/8") 10-76621
8 LOCKWASHER, RECTIFIER MOUNTING SCREW 13-22773
9 BRACKET, RETAINER - HIGH TENSION LEAD 59757
10 SCREW, RETAINER BRACKET TO FRONT SUPPORT BRACKET (7/8") 10-22956
11 WASHER, RETAINER BRACKET FASTENING SCREW 12-8M0204649
12 NUT, RETAINER BRACKET SCREW 11-8M0207775
13 STARTER MOTOR ASSEMBLY (FOR BREAKDOWN, SEE ACCESSORY SECTION Comment: (FOR BREAKDOWN, SEE ACCESSORY SECTION "E" 50-58788A3
14 NUT, STARTER MOTOR TERMINAL 11-20890
15 LOCKWASHER, STARTER MOTOR TERMINAL 13-26992
16 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 1/2") 10-73657
16 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 3/8") 10-31984
17 LOCKWASHER, STARTER MOTOR SCREW 13-8M0204647
18 BRACKET, SUPPORT - STARTER MOTOR 52691
19 LOCKWASHER, THRU BOLT - BRACKET TO STARTER MOTOR 13-26992
20 NUT, THRU BOLT - BRACKET TO STARTER MOTOR 11-20013
21 SCREW, STARTER MOTOR BRACKET TO CRANKCASE (1") 10-37562
22 LOCKWASHER, STARTER MOTOR BRACKET FASTENING SCREW 13-8M0204647
23 WIRE, STARTER MOTOR TO STARTER SOLENOID AND TOP MOUNT 84-93389A12
24 SCREW, GROUND WIRE TO STARTER MOTOR (5/8") 10-69035
25 STARTER SOLENOID 25661T1
26 SCREW, STARTER SOLENOID TO COIL BRACKET (3/4") 10-69028
27 LOCKWASHER, STARTER SOLENOID MOUNTING SCREW 13-26992
28 LOCKWASHER, SOLENOID TERMINAL (5/16") 13-8M0204647
29 NUT, SOLENOID TERMINAL - INSIDE (5/16") 11-22053
30 LOCKWASHER, SOLENOID TERMINAL 10,13-26996
31 NUT, SOLENOID TERMINAL 10,11-68219
32 CABLE, STARTER SOLENOID TO STARTER MOTOR 52902
33 WIRING HARNESS (INTERNAL) 52771A2
34 CLAMP, WIRING HARNESS TO BOTTOM COWL 54-76368
35 SCREW, WIRING HARNESS CLAMP TO BOTTOM COWL (7/8") 10-45862
36 LOCKWASHER, WIRING HARNESS CLAMP SCREW 13-26996
37 WASHER, WIRING HARNESS CLAMP SCREW 12-847883 12-20128
38 SPRING, GARTER - INTERNAL WIRING HARNESS 24-28975
39 CLAMP, WIRING HARNESS TO COIL BRACKET 54-26550
40 SCREW, WIRING HARNESS CLAMP TO COIL BRACKET 10-69079
41 "D" WASHER, WIRING HARNESS CLAMP 8M0084613 69205
43 SCREW, WIRING HARNESS LEAD TO BOTTOM COWL (1/2") 10-98256
44 LOCKWASHER, WIRING HARNESS LEAD SCREW 13-26992
45 IGNITION COIL ASSEMBLY, COMPLETE 332-4895A5
46 SCREW, IGNITION COIL CLAMPING (2 1/4") 10-46368
47 NUT, IGNITION COIL CLAMPING SCREW 11-8267086
48 SCREW, IGNITION COIL TO BOTTOM COWL (1 3/4") 10-37941
49 LOCKWASHER, IGNITION COIL SCREW 13-26992
50 SCREW, IGNITION COIL TO BOTTOM COWL (3 1/4") 10-88488
51 SPACER, COIL BRACKET TO BOTTOM COWL 23-52933
52 NUT, IGNITION COIL SCREW 11-8M0207775
53 SCREW, IGNITION COIL WIRE TO SWITCH BOX (3/8") 10-45218
54 BUMPER, IGNITION COIL 269011

STARTER MOTOR AND WIRING HARNESS (SERIAL GROUP #2)

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) STARTER MOTOR AND WIRING HARNESS (SERIAL GROUP #2):

Mercury 850 (4 CYL.) STARTER MOTOR AND WIRING HARNESS (SERIAL GROUP #2) Diagram
Position No. Part Name OEM Number Supersedes
1 SWITCH BOX ASSEMBLY, COMPLETE 332-2986A27
2 NUT, SWITCH BOX TERMINAL 11-45076
3 SCREW, SWITCH BOX TO FRONT SUPPORT BRACKET (3/4") 10-64279
4 NUT, SWITCH BOX TO FRONT SUPPORT BRACKET SCREW 11-8M0207775
5 RECTIFIER ASSEMBLY, COMPLETE 8M0058226 816770T, 816770, 62351A 1, 83-70350A 1, 83-70350A 3
6 NUT, RECTIFIER TERMINAL 11-45076
7 SCREW, RECTIFIER TO FRONT SUPPORT BRACKET (5/8") 10-30405
8 WASHER, RECTIFIER MOUNTING SCREW 12-30164
9 NUT, RECTIFIER MOUNTING SCREW 11-46438
10 BRACKET, RETAINER - HIGH TENSION LEAD 59757
11 SCREW, RETAINER BRACKET TO FRONT SUPPORT TO BRACKET (3/4") 10-28636
12 WASHER, RETAINER BRACKET FASTENING SCREW 12-8M0204649
13 STARTER MOTOR ASSEMBLY Comment: (FOR BREAKDOWN, SEE ACCESSORY SECTION 50-67341
14 NUT, STARTER MOTOR TERMINAL 11-64015
15 LOCKWASHER, STARTER MOTOR TERMINAL 13-26992
16 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 1/2") 10-73657
16 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 3/8") 10-31984
17 LOCKWASHER, STARTER MOTOR SCREW 13-8M0204647
18 BRACKET, SUPPORT - STARTER MOTOR 67331
19 LOCKWASHER, THRU BOLT - BRACKET TO STARTER MOTOR 13-26992
20 NUT, THRU BOLT - BRACKET TO STARTER MOTOR 11-20013
21 SCREW, STARTER MOTOR BRACKET TO CRANKCASE (1") 10-37562
22 LOCKWASHER, STARTER MOTOR BRACKET FASTENING SCREW 13-8M0204647
23 WIRE, STARTER MOTOR TO SUPPORT BRACKET 84-93389A12
24 SCREW, GROUND WIRE TO STARTER MOTOR (5/8") 10-69035
25 STARTER SOLENOID 89-853654A1
26 SCREW, STARTER SOLENOID TO COIL BRACKET (5/8") 10-38601
27 LOCKWASHER, STARTER SOLENOID MOUNTING SCREW 13-26992
28 LOCKWASHER, SOLENOID TERMINAL (5/16") 13-8M0204647
29 NUT, SOLENOID TERMINAL - INSIDE (5/16") 11-8M0204668
30 LOCKWASHER, SOLENOID TERMINAL 10,13-26996
31 NUT, SOLENOID TERMINAL 10,11-68219
32 CABLE, STARTER SOLENOID TO STARTER MOTOR 84-93389A1
33 WIRING HARNESS (INTERNAL) 84-66055A1
34 CLAMP, WIRING HARNESS TO BOTTOM COWL 54-76368
35 SCREW, WIRING HARNESS CLAMP TO BOTTOM COWL (7/8") 10-690201
36 LOCKWASHER, WIRING HARNESS CLAMP SCREW 13-8M0204647
37 WASHER, WIRING HARNESS CLAMP SCREW 12-30164
38 SPRING, GARTER - INTERNAL WIRING HARNESS 24-28975
39 SCREW, WIRING HARNESS LEAD TO BOTTOM COWL (1/2") 10-98256
40 LOCKWASHER, WIRING HARNESS LEAD SCREW 13-26992
41 IGNITION COIL ASSEMBLY 332-4895T2
42 PAD, RUBBER - IGNITION COIL 72015
43 COVER, IGNITION COIL 63195
44 SCREW, COIL TO CYLINDER BLOCK (2") 10-88856
44A WASHER, COIL SCREW 12-30164
45 CABLE ASSEMBLY 84-60466A1
46 LOCKWASHER, IGNITION COIL TERMINAL 10,13-26996
47 NUT, IGNITION COIL TERMINAL 10,11-45076
48 CABLE ASSEMBLY, COIL TO SWITCH BOX 84-66054A1
49 SCREW, IGNITION COIL WIRE TO SWITCH BOX (3/8") 10-62568
50 PLATE, COIL MOUNTING Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 69190

SWIVEL BRACKET ASSEMBLY

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) SWIVEL BRACKET ASSEMBLY:

Mercury 850 (4 CYL.) SWIVEL BRACKET ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 SWIVEL BRACKET ASSEMBLY (SHORT SHAFT) 1490-7256A2
1 SWIVEL BRACKET ASSEMBLY (LONG SHAFT) 1482-6386A4
2 BUSHING, REVERSE LOCK PIVOT SHAFT Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 23-69132
3 BUSHING , SWIVEL BRACKET Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 23-69341
4 WASHER, SWIVEL PIN - UPPER Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 12-69342
5 OIL SEAL, SWIVEL BRACKET 26-37448
6 SCREW, DRIVE - SWIVEL BRACKET 10-47828
7 FITTING, GREASE 22-69059
8 LUBRICAP, SWIVEL BRACKET GREASE FITTING 19-77633Q
9 PIN, REVERSE LOCK SPRING ATTACHING 17-25598
10 WASHER, SWIVEL PIN - LOWER 12-37429
11 STRAP STOP, DRIVE SHAFT HOUSING TO SWIVEL BRACKET 28205T
12 SCREW, STRAP STOP TO DRIVE SHAFT HOUSING (2 7/8") 10-28200
13 NUT, STRAP STOP FASTENING SCREW 11-25269
14 YOKE, BOTTOM 73984T
15 NUT, SWIVEL PIN RETAINING 11-37424
16 SWIVEL PIN AND STEERING ARM ASSEMBLY (SHORT SHAFT) 17-49841A1
16 SWIVEL PIN AND STEERING ARM ASSEMBLY (LONG SHAFT) 17-49840A1
17 BUMPER, STEERING ARM 28203
18 BOLT, STEERING ARM TO UPPER MOUNT (5 7/8") 10-49554
19 NUT, STEERING ARM BOLT FASTENING 11-8M0204653

TOP COWL AND SUPPORT BRACKETS

Back to Top

Below is the parts list for Mercury 850 (4 CYL.) TOP COWL AND SUPPORT BRACKETS:

Mercury 850 (4 CYL.) TOP COWL AND SUPPORT BRACKETS Diagram
Position No. Part Name OEM Number Supersedes
1 COWL,TOP 2114-3806
2 RETAINER ASSEMBLY, TOP COWL 52733A9
3 PAD, BUMPER - TOP COWL RETAINER 35496
5 SCREW, RETAINER TO TOP COWL (1 1/4") 10-74824
6 LOCKWASHER, RETAINER FASTENING SCREW 13-39107
7 SHIELD, TOP COWL - REAR 76370
9 LOCKWASHER, SHIELD SCREW 13-37371
10 HINGE, COWL LATCH - TOP COWL 52739
11 LEVER, COWL LATCH HINGE 94918F1
12 PIN, COWL LATCH LEVER TO HINGE 17-58998
13 HOOK, TOP COWL LATCH - REAR 55455
14 LOCKWASHER, REAR HOOK MOUNTING SCREW 13-26992
15 SCREW, REAR HOOK TO TOP COWL (7/8") 10-22956
16 ROPE, STARTER (FOR MANUAL STARTING ONLY) 47341A11
17 FRAME, TOP COWL SUPPORT Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 79897A4
18 DECAL, TIMING - TOP COWL FRAME Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 37-60204
17 FRAME, TOP COWL SUPPORT Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 79897A4
18 DECAL, TIMING - TOP COWL FRAME Comment: UNITED STATES 3865695 THRU 4092964 AUSTRALIA 8017140 THRU 8025614 BELGIUM 9053364 THRU 9069878 CANADA 7033028 THRU 7044107 37-65601
17 FRAME, TOP COWL SUPPORT Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 79897A4
19 MOUNT, RUBBER - TOP COWL FRAME 90435
20 NUT, RUBBER MOUNT TO TOP COWL FRAME 11-35888
21 BRACKET, TOP COWL SUPPORT - REAR 52468
22 MOUNT, RUBBER - REAR SUPPORT BRACKET 31014
23 LOCKWASHER, RUBBER MOUNT TO REAR SUPPORT BRACKET 13-26992
24 NUT, RUBBER MOUNT TO REAR SUPPORT BRACKET 11-29598
25 SCREW, REAR BRACKET TO FRAME (1") Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 10-65263
26 NUT, REAR BRACKET SCREW Comment: UNITED STATES 4092964 AND BELOW AUSTRALIA 8025614 AND BELOW BELGIUM 9069878 AND BELOW CANADA 7044107 AND BELOW 11-60049
25 SCREW, REAR BRACKET TO FRAME (1") Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 10-37562
27 LOCKWASHER, REAR BRACKET SCREW Comment: UNITED STATES 4092965 AND UP AUSTRALIA 8025615 AND UP BELGIUM 9069879 AND UP CANADA 7044108 AND UP 13-8M0204647
28 SCREW, REAR SUPPORT BRACKET TO BOTTOM COWL (1") 10-37562
29 LOCKWASHER, REAR SUPPORT BRACKET SCREW 13-8M0204647
30 BRACKET, SUPPORT - FRONT Comment: UNITED STATES 3865694 AND BELOW AUSTRALIA 8017139 AND BELOW BELGIUM 9053363 AND BELOW CANADA 7033027 AND BELOW 66521A2
30 BRACKET, SUPPORT - FRONT Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 66521A2
31 SCREW, FRONT SUPPORT BRACKET TO BOTTOM COWL (1-5/8") 10-71908
32 NUT, FRONT SUPPORT BRACKET SCREW 11-60049
33 SCREW, FRONT BRACKET TO TOP COWL FRAME (1 1/2") 10-55511
34 LOCKWASHER, FRONT SUPPORT BRACKET SCREW 53-26933
35 MOUNT, RUBBER - FRONT SUPPORT BRACKET 37640
36 LOCKWASHER, RUBBER MOUNT TO FRONT SUPPORT BRACKET 13-8M0204647
37 NUT, RUBBER MOUNT TO FRONT SUPPORT BRACKET 11-28770
38 SWITCH, MERCURY 58124A7
39 SCREW, MERCURY SWITCH TO FRONT SUPPORT BRACKET (1/2") 10-37571
40 SCREW, MERCURY SWITCH LEAD (3/8") 10-62568
41 "J" CLAMP, STATOR LEADS 54-8M0024808
42 GROUND STRAP ASSEMBLY, FRONT SUPPORT BRK. Comment: UNITED STATES 3865695 AND UP AUSTRALIA 8017140 AND UP BELGIUM 9053364 AND UP CANADA 7033028 AND UP 84-93388A1

Download this page as PDF: Click here

For Mercury Owners:

To assist you in maintaining and repairing your marine engines, we hope the following resources may be of use:

About JLM Marine

Founded in 2002, JLM Marine has established itself as a dedicated manufacturer of high-quality marine parts, based in China. Our commitment to excellence in manufacturing has earned us the trust of top marine brands globally.

As a direct supplier, we bypass intermediaries, which allows us to offer competitive prices without compromising on quality. This approach not only supports cost-efficiency but also ensures that our customers receive the best value directly from the source.

We are excited to expand our reach through retail channels, bringing our expertise and commitment to quality directly to boat owners and enthusiasts worldwide.

Prev Post
Next Post

Leave a comment

Please note, comments need to be approved before they are published.

Thanks for subscribing!

This email has been registered!

Shop the look

Choose Options

Edit Option
Back In Stock Notification

Choose Options

this is just a warning
Login
Shopping Cart
0 items
