Mercury 800 (4 CYL.), 80 (4 CYL.) (2559001 THRU 3493912) Outboard Motor Parts Diagram & Catalog – Free PDF Download

by JLM Marine 30 Apr 2025 0 Comments
Mercury 800 (4 CYL.), 80 (4 CYL.) Outboard Motor Parts Diagram & Catalog – Free PDF Download

BOTTOM COWL AND SHIFT LINKAGE

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) BOTTOM COWL AND SHIFT LINKAGE:

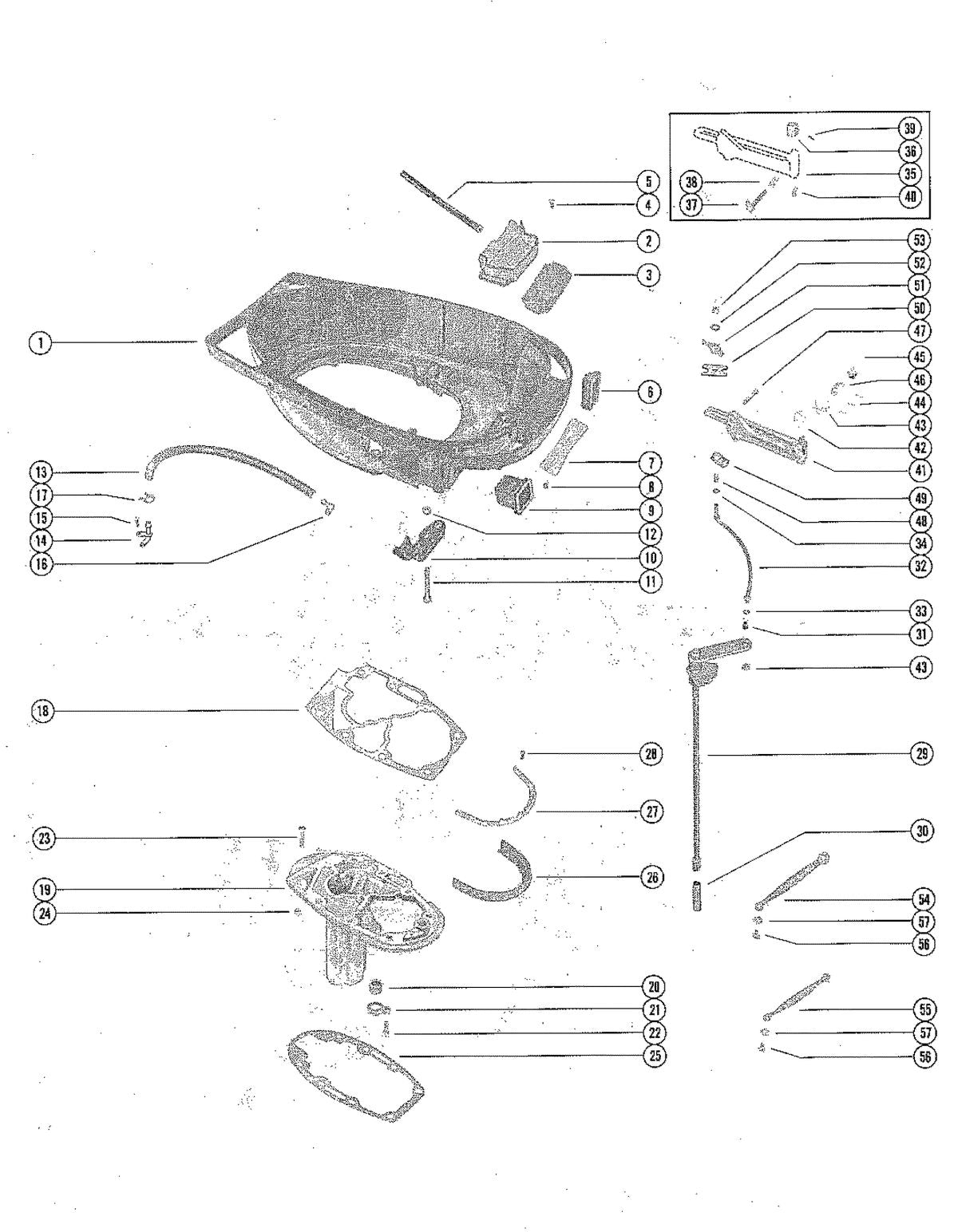

Mercury 800 (4 CYL.), 80 (4 CYL.) BOTTOM COWL AND SHIFT LINKAGE Diagram
Position No. Part Name OEM Number Supersedes
1 COWL, BOTTOM Comment: SERIAL 00000000-02786462 2115-3807
1 COWL, BOTTOM Comment: SERIAL 02881082-09999999 2115-3919
2 DRIP TRAY ASSEMBLY, BOTTOM COWL 52862A2
3 PAD, SOUND-DRIP TRAY 37940
4 SCREW, DRIP TRAY TO BOTTOM COWL (1/2") 10-35519
5 HOSE, DRIP TRAY TO BOTTOM COWL (8") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
6 BOOT, CONTROL CABLES-BOTTOM COWL Comment: SERIAL 00000000-02786462 37638
6 BOOT, CONTROL CABLES-BOTTOM COWL Comment: SERIAL 02221082-09999999 39616
7 BAFFLE, BOTTOM COWL Comment: SERIAL 00000000-03148653 23760
8 SCREW, BAFFLE TO BOTTOM COWL Comment: SERIAL 00000000-03148653 10-52867
9 BOOT, FUEL CONNECTOR-BOTTOM COWL 37637
10 SUPPORT, WIRING HARNESS-BOTTOM COWL 37445
11 SCREW, WIRING HARNESS SUPPORT TO BOTTOM COWL (3 1/4") 10-88488
11 SCREW, WIRING HARNESS SUPPORT TO BOTTOM COWL (1 3/4") 10-69029
12 NUT, WIRING HARNESS SUPPORT SCREW 11-8M0207775
13 HOSE, TELL TALE-EXHAUST COVER TO BOTTOM COWL (16") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
14 NOZZLE, TELL TALE HOSE TO BOTTOM COWL 52889
15 SCREW, TELL TALE NOZZLE TO BOTTOM COWL (1/2") 10-35519
16 ELBOW, TELL TALE HOSE TO EXHAUST COVER 22-996642
17 CLAMP, TELL TALE HOSE TO CONNECTOR AND ELBOW 54-48123
18 GASKET, POWERHEAD TO EXHAUST EXTENSION PLATE Comment: SERIAL 00000000-02670574 27-56304
19 PLATE ASSEMBLY, EXHAUST EXTENSION Comment: SERIAL 00000000-02670574 56306A2
20 SEAL, RUBBER-WATER INLET TUBE Comment: SERIAL 00000000-02670574 26-38970
21 RETAINER, WATER TUBE SEAL Comment: SERIAL 00000000-02670574 38448
22 SCREW, RETAINER TO EXTENSION PLATE (3/4") Comment: SERIAL 00000000-02670574 10-69069
18 GASKET, POWERHEAD TO EXHAUST EXTENSION PLATE Comment: SERIAL 02783253-09999999 27-56304
19 PLATE ASSEMBLY, EXHAUST EXTENSION Comment: SERIAL 02783253-09999999 56306A2
20 SEAL, RUBBER-WATER INLET TUBE Comment: SERIAL 02783253-09999999 26-38970
21 RETAINER, WATER TUBE SEAL Comment: SERIAL 02783253-09999999 38448
22 SCREW, RETAINER TO EXTENSION PLATE (3/4") Comment: SERIAL 02783253-09999999 10-69069
23 SCREW, EXTENSION PLATE TO DRIVE SHAFT HOUSING (1 1/4") 10-24226
24 NUT, EXHAUST EXTENSION PLATE SCREW 11-8M0207775
25 GASKET, EXHAUST EXTENSION PLATE TO DRIVE SHAFT HOUSING 27-48801
26 SEAL, EXHAUST EXTENSION PLATE 37918
27 STRIP, RETAINING-EXHAUST EXTENSION PLATE SEAL 99358
28 SCREW, SEAL AND STRIP TO EXHAUST EXTENSION PLATE (1/2") 10-37571
29 SHIFT SHAFT ASSEMBLY, UPPER (SHORT SHAFT) Comment: SERIAL 00000000-02667724 49904A2
29 SHIFT SHAFT ASSEMBLY, UPPER (LONG SHAFT) Comment: SERIAL 00000000-02667724 49905A2
29 SHIFT SHAFT ASSEMBLY, UPPER (SHORT SHAFT) Comment: SERIAL 02667725-09999999 60304A55
29 SHIFT SHAFT ASSEMBLY, UPPER (LONG SHAFT) Comment: SERIAL 02667725-09999999 60304A54
30 COUPLING, SHIFT SHAFT Comment: SERIAL 02667725-09999999 93960A1
31 BUSHING, SHIFT SHAFT Comment: SERIAL 02667725-09999999 23-26600
32 LINK ROD ASSEMBLY 73402
33 WASHER, LINK ROD (SHIFT LEVER END) 12-24664
34 WASHER, WAVE-LINK ROD Comment: SERIAL 00000000-02670574 13-29720
34 WASHER, WAVE-LINK ROD Comment: SERIAL 02783253-09999999 13-29720
35 BRACKET ASSEMBLY, ANCHOR CONTROL CABLES Comment: SERIAL 00000000-02786462 52732A6
36 CAP, BRASS BARREL OF THROTTLE CABLE Comment: SERIAL 00000000-02786462 38802
36 CAP, BRASS BARREL OF THROTTLE CABLE Comment: SERIAL 00000000-02786462 49935
37 LEVER ASSEMBLY, CONTROL CABLE LOCKING-ANCHOR BRACKET Comment: SERIAL 00000000-02786462 49932A1
38 SPRING, CONTROL CABLE LOCKING LEVER Comment: SERIAL 00000000-02786462 24-37911
39 PIN, ROLL-CONTROL CABLE LOCKING LEVER Comment: SERIAL 00000000-02786462 17-239281
40 SPRING, CABLE TENSION-ANCHOR BRACKET Comment: SERIAL 00000000-02786462 24-38472
41 BRACKET, ANCHOR-CONTROL CABLES Comment: SERIAL 02881082-09999999 52732A6
42 CAP, BARREL RETAINER-ANCHOR BRACKET Comment: SERIAL 02881082-09999999 39519
43 LEVER, NYLON-SHIFT CABLE LOCKING Comment: SERIAL 02881082-09999999 87609A1
44 PIN, LOCKING LEVER AND COVER FASTENING Comment: SERIAL 02881082-09999999 17-47175
45 COVER, NYLON-SHIFT CABLE Comment: SERIAL 02881082-09999999 39667
46 LINK, LOCKING LEVER TO COVER Comment: SERIAL 02881082-09999999 39536
47 SCREW, ANCHOR BRACKET TO CYLINDER BLOCK (1") 10-35386
48 SPRING, LINK ROD TO GUIDE BLOCK 24-20099
49 GUIDE BLOCK, LINK ROD 37896
50 WEAR PLATE, LINK ROD 52100
51 LATCH, CONTROL CABLE FASTENING-ANCHOR BRACKET 8M0036768 38279
52 WASHER, CONTROL CABLE LATCH LINK ROD 12-69056
53 NUT, LINK ROD 11-826709109 11-33825, 11-35045
54 GROUND STRAP ASSEMBLY, CRANKCASE TO BOTTOM COWL 46933A1
55 GROUND STRAP ASSEMBLY, DRIVE SHAFT HOUSING TO BOTTOM COWL 46933A2
56 SCREW, GROUND STRAP ATTACHING (3/8") 10-62568

CARBURETOR ASSEMBLY

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) CARBURETOR ASSEMBLY:

Mercury 800 (4 CYL.), 80 (4 CYL.) CARBURETOR ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 CARBURETOR ASSEMBLY, COMPLETE (KD-4A) Comment: SERIAL 00000000-02991033 1352-4440A1
1 CARBURETOR ASSEMBLY, COMPLETE (WMK-2) Comment: SERIAL 03051041-09999999 1352-4440A1
2 FLOAT ASSEMBLY 1395-8673
3 PIN, FLOAT LEVER PINION (#)
4 LEVER, FLOAT (LOWER) (#)
5 LEVER, FLOAT (UPPER) (#)
6 INLET NEEDLE, SEAT AND GASKET Comment: SERIAL 00000000-02991033 1395-92581
6 INLET NEEDLE, SEAT AND GASKET Comment: SERIAL 03051041-09999999 1395-83181
7 GASKET, INLET SEAT (#)
8 GASKET, FLOAT BOWL COVER (#)
9 COVER, FLOAT BOWL Comment: SERIAL 00000000-02991033 1399-1133
9 COVER, FLOAT BOWL Comment: SERIAL 03051041-09999999 1399-4559
10 SCREW, FLOAT BOWL COVER (SHORT) 10-52195
11 SCREW, FLOAT BOWL COVER (LONG) 10-52196
12 LOCKWASHER, FLOAT BOWL COVER SCREW 13-26995
13 GASKET, STRAINER COVER (LARGE) (#)
14 SCREEN, FILTER 1399-3938
15 GASKET, STRAINER COVER (SMALL) (#)
16 COVER, STRAINER (UPPER CARBURETOR) 1399-4791A1
16 COVER, STRAINER-LOWER CARBURETOR Comment: SERIAL 00000000-02991033 1399-3698
16 COVER, STRAINER-LOWER CARBURETOR Comment: SERIAL 03051041-09999999 1399-4791A1
17 GASKET, STRAINER COVER SCREW (#)
18 SCREW, STRAINER COVER FASTENING 10-25822
19 SCREW, THROTTLE STOP LEVER 1395-6027
20 LEVER, THROTTLE STOP Comment: USED ON LOWER CARBURETOR ONLY--REPLACED WITH A-52518 CLUSTER ON UPPER CARBURETOR. 8146791
21 SHAFT, THROTTLE 1395-7942
22 TUBE, IDLE (#)
23 SCREW, BODY (IDLE TUBE) Comment: SERIAL 00000000-02991033 10-23178
23 SCREW, BODY (IDLE TUBE) Comment: SERIAL 03051041-09999999 1395-4540
24 GASKET, IDLE TUBE (#) Comment: SERIAL 00000000-02991033
25 SCREW AND LOCKWASHER, THROTTLE SHUTTER (#)
26 SHUTTER, THROTTLE 1395-9017
27 SPRING, IDLE ADJUSTMENT SCREW (#)
28 SCREW, IDLE ADJUSTMENT 1399-3515
29 SCREW, PLUG-MAIN FUEL JET CHANNEL Comment: SERIAL 00000000-02991033 10-28405
29 SCREW, PLUG-MAIN FUEL JET CHANNEL Comment: SERIAL 03051041-09999999 1395-4541
30 GASKET, JET CHANNEL PLUG SCREW (#)
31 JET, MAIN FUEL (.076) 1399-3796
31 JET, MAIN FUEL (.074)-STANDARD 1399-3794
31 JET, MAIN FUEL (.072) 1395-6207
31 JET, MAIN FUEL (.070) 1395-6030
32 NOZZLE, MAIN (#)
33 SCREW, PLUG-MAIN NOZZLE Comment: SERIAL 00000000-02991033 1399-3522
33 SCREW, PLUG-MAIN NOZZLE Comment: SERIAL 03051041-09999999 1395-4542
34 SPRING, THROTTLE SHAFT RETURN (LOWER CARBURETOR) (#)
34 SPRING, THROTTLE SHAFT RETURN (UPPER CARBURETOR) (#)
35 WELCH PLUG, BODY CHANNEL (#)
36 SCREW, BODY CHANNEL Comment: SERIAL 00000000-02991033 10-23030
36 SCREW, BODY CHANNEL Comment: SERIAL 03051041-09999999 1395-4543
-- GASKET AND PACKING SET (1 PER CARBURETOR) 1395-879194024 1399-3523, 1395-4808, 1395-4808B 1
-- REPAIR PARTS KIT (1 PER CARBURETOR) Comment: SERIAL 00000000-02991033 1395-92621
-- REPAIR PARTS KIT (1 PER CARBURETOR) Comment: SERIAL 03051041-09999999 1395-51091
37 GASKET, CARBURETOR FLANGE 27-481641
38 NUT, CARBURETOR MOUNTING STUD 11-29250

CARBURETOR LINKAGE AND CHOKE SOLENOID

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) CARBURETOR LINKAGE AND CHOKE SOLENOID:

Mercury 800 (4 CYL.), 80 (4 CYL.) CARBURETOR LINKAGE AND CHOKE SOLENOID Diagram
Position No. Part Name OEM Number Supersedes
1 CHOKE SOLENOID Comment: SERIAL 00000000-02670574 48187
1 CHOKE SOLENOID Comment: SERIAL 02783253-09999999 54293A10
2 LOCKWASHER, HARNESS LEAD TO CHOKE SOLENOID 13-26996
3 NUT, WIRE HARNESS LEAD TO CHOKE SOLENOID 11-68219
4 SCREW, CHOKE SOLENOID ATTACHING (3/4") 10-25299
5 LOCKWASHER, CHOKE SOLENOID ATTACHING SCREW 13-8M0204647
6 PLUNGER/LINK ASS"Y, CHOKE SOLENOID Comment: SERIAL 00000000-02670574 48315A2
6 PLUNGER/LINK ASS'Y, CHOKE SOLENOID Comment: SERIAL 02783253-09999999 90548A1
7 CLUSTER, THROTTLE LEVER 52518
8 SCREW, CLUSTER TO THROTTLE LEVER 1395-6027
9 CARBURETOR ASSEMBLY, COMPLETE (SERIAL #2991033 AND BELOW) 1352-4440A1
9 CARBURETOR ASSEMBLY, COMPLETE (SERIAL #3051041 AND UP) 1352-4440A1
10 THROTTLE PICK-UP COUPLING ASSEMBLY 53720A2
11 SCREW, THROTTLE COUPLING MOUNTING (3/4") 10-53651
12 INSERT, THROTTLE COUPLING 28-89694
13 STUD, CHOKE ROD SPRING TO CARBURETOR (7/8") 10-657461
14 SPACER, CHOKE ROD SPRING STUD 23-32427
15 NUT, CHOKE ROD SPRING TO CARBURETOR STUD 11-8M0207775
16 SPRING, TENSION-CHOKE ROD 24-48230
17 KNOB, CHOKE ROD 90242A1
18 GROMMET, CHOKE ROD 25-20116
19 STRAP, CHOKE KNOB TO CHOKE ROD 49589
20 SCREW, STRAP TO CHOKE KNOB (1/2") 10-69022
21 LOCKWASHER, STRAP SCREW 13-26996
22 ROD, CHOKE 48203
23 SCREW, STRAP TO CHOKE ROD 10-69022
24 NUT, STRAP TO CHOKE ROD SCREW 11-46438
25 SHUTTER, CHOKE-CARBURETOR 48152
26 STUD, FILTER SCREEN TO CARBURETOR (1 1/8") 16-69037
27 NUT, CHOKE SHUTTER STUD 11-20110
28 SCREEN, FILTER-CARBURETOR Comment: SERIAL 00000000-02885849 35-57819A1
29 SCREW, FILTER SCREEN TO CARBURETOR (3/4") Comment: SERIAL 00000000-02885849 10-22523
28 SCREEN, FILTER-CARBURETOR Comment: SERIAL 02885850-09999999 35-57819
29 SCREW, FILTER SCREEN TO CARBURETOR Comment: SERIAL 02885850-09999999 10-23015
-- SPRING, FILTER SCREEN Comment: SERIAL 02885850-09999999 24-57818
30 NUT, CARBURETOR SCREEN SCREW 11-20110

CLAMP AND SWIVEL BRACKET ASSEMBLY

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) CLAMP AND SWIVEL BRACKET ASSEMBLY:

Mercury 800 (4 CYL.), 80 (4 CYL.) CLAMP AND SWIVEL BRACKET ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 CLAMP BRACKET ASSEMBLY 1440-8394A1
2 THUMB SCREW ASSEMBLY 28403A3
3 WASHER, THUMB SCREW 12-28404
4 TUBE, TILT-CLAMP BRACKET TO SWIVEL BRACKET 8M0041936 8M0035074, 883067, 30664 2, 74528
5 WASHER, CLAMP BRACKET TILT TUBE 12-52864
6 NUT, TILT TUBE FASTENING 11-858869 11-30499
7 CAP, PLASTIC-TILT TUBE 53078
8 SPACER, CLAMP BRACKET STUD 23-59624
9 STUD, CLAMP BRACKET 16-59625
10 LOCKWASHER, CLAMP BRACKET STUD 13-8M0204647
11 NUT, CLAMP BRACKET STUD 11-28770
12 TILT LOCK PIN ASSEMBLY 17-8M0026068 17-49930A 1
13 SLEEVE, RUBBER-TILT LOCK PIN BUMPER 32-28052
14 BOLT, CLAMP BRACKET TO BOAT TRANSOM (3 1/4") 10-68298
15 WASHER, CLAMP BRACKET BOLT 12-68410
14 BOLT, CLAMP BRACKET TO TRANSOM (3") 10-68299
15 WASHER, CLAMP BRACKET BOLT 12-68300
16 NUT, CLAMP BRACKET BOLT 11-82670912
17 PIN, UPPER SHOCK MOUNTING 55-28416
18 SWIVEL BRACKET ASSEMBLY (SHORT SHAFT) 1490-7256A2
18 SWIVEL BRACKET ASSEMBLY (LONG SHAFT) 1482-6386A4
19 OIL SEAL, SWIVEL BRACKET 26-37448
20 SCREW, DRIVE-SWIVEL BRACKET 10-47828
21 FITTING, GREASE 22-69059
22 LUBRICAP, SWIVEL BRACKET GREASE FITTING Comment: SERIAL 00000000-02670574 19-77633Q
22 LUBRICAP, SWIVEL BRACKET GREASE FITTING Comment: SERIAL 02783253-09999999 19-77633Q
23 TILT LOCK ASSEMBLY, STARBOARD 76386
24 TILT LOCK ASSEMBLY, PORT 76385T
25 TUBE, TILT LOCK 47802
26 COTTER PIN, TILT LOCK TUBE 18-47959
27 BUSHING, TILT LOCK TUBE 23-47803
28 WASHER, WAVE-TILT LOCK TUBE 13-69150
29 SWIVEL PIN AND STEERING ARM ASSEMBLY (SHORT SHAFT) 17-49841A1
29 SWIVEL PIN AND STEERING ARM ASSEMBLY (LONG SHAFT) 17-49840A1
30 BUMPER, STEERING ARM 28203
31 BOLT, STEERING ARM TO UPPER MOUNT (5 1/2") 10-30453
32 NUT, STEERING ARM BOLT FASTENING 11-8M0204653
33 WASHER, SWIVEL PIN-LOWER (TOP WASHER OPTIONAL) 12-37429
34 SCREW, RIDE-GUIDE ATTACHING (1 3/4") 10-31830
35 NUT, RIDE-GUIDE ATTACHING SCREW 11-8M0204726
36 SERIAL PLATE 38-56267
37 SCREW, DRIVE-SERIAL PLATE TO SWIVEL BRACKET 10-25612
38 PIN, REVERSE LOCK SPRING ATTACHING 17-25598
39 STRAP STOP, DRIVE SHAFT HOUSING TO SWIVEL BRACKET 28205T
40 SCREW, STRAP STOP TO DRIVE SHAFT HOUSING (2 7/8") 10-28200
41 NUT, STRAP STOP FASTENING SCREW 11-25269
42 YOKE, BOTTOM Comment: SERIAL 00000000-02670574 73984T
42 YOKE, BOTTOM Comment: SERIAL 02783253-09999999 73984T
43 NUT, SWIVEL PIN RETAINING 11-37424
44 PIN, LOWER SHOCK MOUNTING (SHORT SHAFT) 55-696531
44 PIN, LOWER SHOCK MOUNTING-LONG SHAFT 55-28414
-- SCREW, LOWER SHOCK PIN -LONG SHAFT 10-28424
-- NUT, LOWER SHOCK PIN SCREW -LONG SHAFT 11-8M0207775
45 SPRING, REVERSE LOCK TENSION 24-29821
46 REVERSE LOCK ASSEMBLY 87431
47 SHAFT, REVERSE LOCK PIVOT 56349
48 COTTER PIN, REVERSE LOCK TO SHAFT 18-45882
49 SPACER, UPPER SHOCK BUSHING TO CLAMP BRACKET 23-28199
50 WASHER, UPPER BUSHING RETAINER (INNER) 12-28196
51 WASHER, LOWER BUSHING RETAINER (INNER) Comment: SERIAL 00000000-02670574 12-8M0204695
51 WASHER, LOWER BUSHING RETAINER (INNER) Comment: SERIAL 02783253-02886331 12-8M0204695
51 WASHER, LOWER BUSHING RETAINER (INNER) Comment: SERIAL 02986444-09999999 12-59378
52 SHOCK ABSORBER 55-58780A7
53 BUSHING, RUBBER-SHOCK ABSORBER (UPPER) 23-32171
54 BUSHING, RUBBER-SHOCK ABSORBER (LOWER) 23-28198
55 WASHER, UPPER AND LOWER BUSHING RETAINER (OUTER) 12-8M0204648
56 SCREW, UPPER AND LOWER SHOCK MOUNTING PIN (3/4") 10-69375A1
57 COVER, UPPER AND LOWER SHOCK MOUNTING PIN 70679

COWLING AND FRONT COVER

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) COWLING AND FRONT COVER:

Mercury 800 (4 CYL.), 80 (4 CYL.) COWLING AND FRONT COVER Diagram
Position No. Part Name OEM Number Supersedes
1 COWL FRONT COVER ASSEMBLY Comment: SERIAL 00000000-02670574 2182-7927A8
1 COWL FRONT COVER ASSEMBLY Comment: SERIAL 02783253-02886331 2182-7927A8
1 COWL FRONT COVER ASSEMBLY Comment: SERIAL 02986444-03148653 2182-7927A8
1 COWL FRONT COVER ASSEMBLY Comment: SERIAL 03186263-09999999 2182-7927A8
2 KNOB, COWL FRONT COVER FASTENING 56849
3 WASHER, COVER FASTENING KNOB (RUBBER) 12-30771
4 WASHER, COVER FASTENING KNOB (STEEL) 12-59572
5 SPRING, TENSION - COVER FASTENING KNOB 24-30772
6 ROLL PIN, TENSION SPRING TO KNOB 17-29077
7 BLANKET, SOUND ABSORBING - FRONT COVER 71040
8 SEAL, SOUND - UPPER 54143
9 WRAP AROUND COWL ASSEMBLY 2119-3248A16
10 COWL LATCH ASSEMBLY 46785A1
11 HOOK, COWL LATCH FASTENING 30413
12 BLANKET ASS'Y SOUND ABSORBING - WRAP AROUND COWL 54141A1
-- GLUE, ADHESIVE - SOUND BLANKET FASTENING 92-86166Q1

CRANKSHAFT, PISTON AND CONNECTING ROD

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) CRANKSHAFT, PISTON AND CONNECTING ROD:

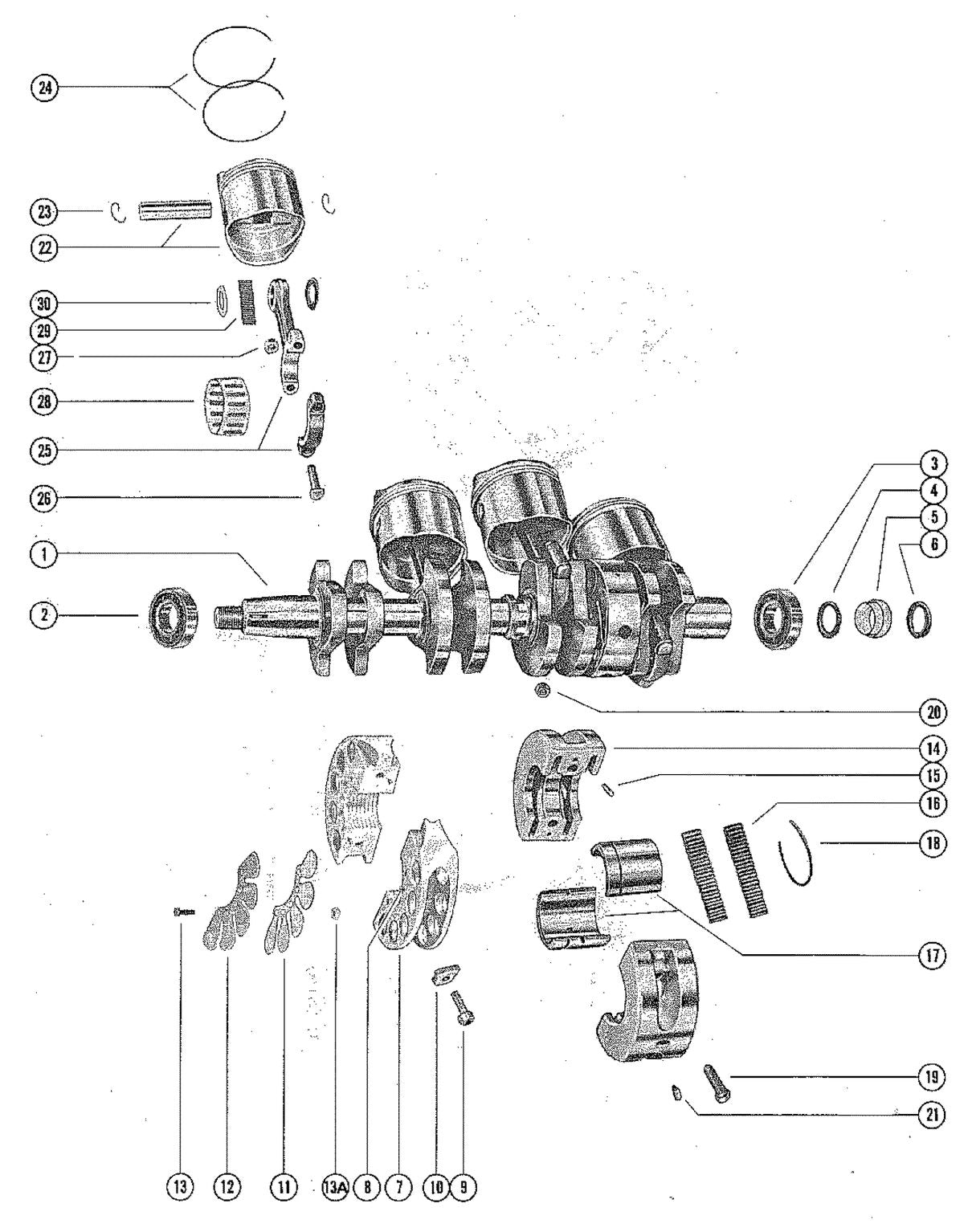

Mercury 800 (4 CYL.), 80 (4 CYL.) CRANKSHAFT, PISTON AND CONNECTING ROD Diagram
Position No. Part Name OEM Number Supersedes
1 CRANKSHAFT ASSEMBLY 440-9074A2
2 BEARING, BALL-UPPER 30-62567T
3 BEARING, BALL-LOWER 30-63742T
4 "O"RING, DRIVE SHAFT SPLINE Comment: SERIAL 00000000-03059820 25-8M0214919
5 CARRIER ASSEMBLY, "O"RING Comment: SERIAL 03144219-09999999 54196A6
6 "O" RING, CARRIER Comment: SERIAL 03144219-09999999 25-35126
7 MAIN BEARING ASSEMBLY (VALVE TYPE) Comment: SERIAL 00000000-02670574 540-7238A2
8 DOWEL PIN, MAIN BEARING Comment: SERIAL 00000000-02670574 17-20032
9 SCREW, MAIN BEARING CLAMPING Comment: SERIAL 00000000-02670574 10-45775
10 NUT, MAIN BEARING CLAMPING SCREW Comment: SERIAL 00000000-02670574 11-45774
11 REED SET, MATCHED-MAIN BEARING Comment: SERIAL 00000000-02670574 34-56007A1
12 REED STOP, MAIN BEARING REED VALVES Comment: SERIAL 00000000-02670574 34-48081
13 SCREW, REED STOP MOUNTING Comment: SERIAL 00000000-02670574 10-20597
7 MAIN BEARING ASSEMBLY (VALVE TYPE) Comment: SERIAL 02783253-09999999 540-5266T5
8 DOWEL PIN, MAIN BEARING Comment: SERIAL 02783253-09999999 17-20032
9 SCREW, MAIN BEARING CLAMPING Comment: SERIAL 02783253-09999999 10-45775
10 NUT, MAIN BEARING CLAMPING SCREW Comment: SERIAL 02783253-09999999 11-45774
11 REED SET, MATCHED-MAIN BEARING Comment: SERIAL 02783253-09999999 34-56007A1
12 REED STOP, MAIN BEARING REED VALVES Comment: SERIAL 02783253-09999999 34-56008
13 SCREW, REED STOP MOUNTING Comment: SERIAL 00000000-03192962 10-20055
13 SCREW, REED STOP MOUNTING Comment: SERIAL 02783253-09999999 10-62204
13A NUT, REED STOP MOUNTING SCREW Comment: SERIAL 02783253-09999999 11-53153
14 CENTER MAIN BEARING ASSEMBLY 535-3190A2
15 DOWEL PIN, CENTER MAIN BEARING 17-20032
16 BEARING, NEEDLE 29-714221
17 RACE, OUTER (PAIR) 26113T
18 RING, SNAP-OUTER RACE CLAMPING 53-26933
19 SCREW, CENTER MAIN BEARING CLAMPING 10-22968
20 NUT, MAIN BEARING CLAMPING SCREW 11-8M0207775
21 DOWEL PIN (STEPPED) 17-47246
22 PISTON AND PISTON PIN ASSEMBLY 774-9137A12
23 LOCK RING, PISTON PIN 53-857196 40-52035
24 RING, PISTON 39-78816A12
25 CONNECTING ROD AND CAP ASSEMBLY 624-8101A3
26 SCREW, CAP TO CONNECTING ROD 10-54803
27 NUT, CONNECTING ROD SCREW 11-49091
28 BEARING ASSEMBLY, CRANKPIN 31-62596A1
29 BEARING, NEEDLE-PISTON PIN 29-8M0214934
30 WASHER, NEEDLE LOCATING 12-8M0032839 12-47247
-- PISTON AND PISTON PIN ASSEMBLY (.015) Comment: OVERSIZE PISTON AND RING 774-9137A13
-- RING, PISTON (.015) Comment: OVERSIZE PISTON AND RING 39-78811A12

CYLINDER BLOCK AND CRANKCASE ASSEMBLY

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) CYLINDER BLOCK AND CRANKCASE ASSEMBLY:

Mercury 800 (4 CYL.), 80 (4 CYL.) CYLINDER BLOCK AND CRANKCASE ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 END CAP ASSEMBLY, UPPER 1134-3197A1
2 OIL SEAL 26-41953
3 "O"RING 25-47254
4 SHIM ASSEMBLY, END CAP TO CRANKCASE (.006-8-10) 15-47248A1
5 SCREW, END CAP MOUNTING (1") 10-30225
6 CYLINDER BLOCK AND CRANKCASE ASSEMBLY (SERIAL #2670574 AND B 847-3920A4
6 CYLINDER BLOCK AND CRANKCASE ASSEMBLY (SERIAL #2783253 THRU 847-3920A4
6 CYLINDER BLOCK AND CRANKCASE ASSEMBLY (SERIAL #2986444 AND U 847-3920A4
7 GASKET, CRANKCASE TO CYLINDER BLOCK 27-53650
8 STUD, CARBURETOR MOUNTING (1 3/16") 16-64936
9 STUD, CRANKCASE TO DRIVE SHAFT HOUSING (1 7/8") 16-64281
10 PIN, DOWEL-CRANKCASE TO CYLINDER BLOCK 17-43044
11 PIN, DOWEL-CYLINDER BLOCK TO MAIN BEARING 17-20323
11A RESTRICTOR, CRANKCASE BLEED 66517
12 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (4 1/16") 16-26134
13 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (3 9/16") 16-48770
14 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2 7/8") 16-26324
15 SCREW, CRANKCASE TO CYLINDER BLOCK (2 5/8") 10-53460
15 SCREW, CRANKCASE TO CYLINDER BLOCK (1 3/4") 10-32293
-- WASHER, CRANKCASE TO CYLINDER BLOCK SCREW 12-26825
16 SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8") 10-69091
-- WASHER, CRANKCASE TO CYLINDER BLOCK SCREW (LOWER) 12-22753
17 NUT, CRANKCASE FASTENING SCREW 11-29250
18 SCREW, CENTER MAIN BEARING LOCKING (1") 10-20359
19 TAB WASHER, BEARING LOCKING SCREW 14-20091
20 END CAP ASSEMBLY, LOWER-SERIAL # AND BELOW Comment: SERIAL 00000000-02670574 1126-3196A3
21 CHECK VALVE ASSEMBLY, END CAP Comment: SERIAL 00000000-02670574 21-28481A1
22 OIL SEAL, UPPER Comment: SERIAL 00000000-02670574 26-41953
23 "O"RING Comment: SERIAL 00000000-02670574 25-20081
20 END CAP ASSEMBLY, LOWER-SERIAL # AND UP Comment: SERIAL 02783253-09999999 1126-3196A3
21 CHECK VALVE ASSEMBLY, END CAP Comment: SERIAL 02783253-09999999 21-42657A3
22 OIL SEAL, UPPER Comment: SERIAL 02783253-09999999 26-41953
23 "O"RING Comment: SERIAL 02783253-09999999 25-20081
24 SHIM, END CAP TO CRANKCASE (.002-3-5-10) 15-20085A1
25 SCREW, END CAP MOUNTING (1") 10-30225
26 COVER, WATER JACKET-CYLINDER BLOCK- Comment: PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLIES 49993
27 GASKET, WATER JACKET COVER Comment: PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLIES 27-73665
28 SCREW, WATER JACKET COVER TO CYLINDER BLOCK (7/8") Comment: PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLIES 10-53167T
29 LOCKWASHER, WATER JACKET COVER FASTENING SCREW Comment: PART OF CYLINDER BLOCK AND CRANKCASE ASSEMBLIES 13-53166
30 GASKET, CYLINDER BLOCK TO BAFFLE PLATE 27-52894
31 PLATE, BAFFLE-EXHAUST MANIFOLD 52098T
32 GASKET, BAFFLE PLATE TO EXHAUST MANIFOLD COVER 27-52895
33 COVER, EXHAUST MANIFOLD 52166
34 SCREW, MANIFOLD COVER MOUNTING (1 1/8") 10-38837
35 COVER, CYLINDER BLOCK 1021-7699
36 GASKET, CYLINDER BLOCK COVER 27-85493
37 SCREW, CYLINDER BLOCK COVER MOUNTING (1 1/8") 10-21091
38 NUT, COVER MOUNTING SCREW 11-8M0207775
39 PLUG, PIPE-CYLINDER BLOCK COVER 22-328022
40 BRACKET, MOUNT SUPPORT-CYLINDER BLOCK 37440
41 SCREW, BRACKET TO CYLINDER BLOCK (1") 10-35386
42 COVER, TRANSFER PORT Comment: SERIAL 00000000-02670574 52391
42 COVER, TRANSFER PORT Comment: SERIAL 02783253-02881681 62978
42 COVER, TRANSFER PORT Comment: SERIAL 02881682-02886331 57752
42 COVER, TRANSFER PORT-TOP Comment: SERIAL 02986444-03192962 62302
42 COVER, TRANSFER PORT-BOTTOM Comment: SERIAL 02986444-03192962 62301
42 COVER, TRANSFER PORT-TOP Comment: SERIAL 03307347-09999999 62302
42 COVER, TRANSFER PORT-BOTTOM Comment: SERIAL 03307347-09999999 62301
43 GASKET, TRANSFER PORT COVER Comment: SERIAL 00000000-02670574 27-52891
43 GASKET, TRANSFER PORT COVER Comment: SERIAL 02783253-09999999 27-62107
44 SCREW, TRANSFER PORT COVER MOUNTING (1") 10-8M0214943
44 SCREW, TRANSFER PORT COVER MOUNTING (3/4") Comment: SERIAL 00000000-02670574 10-28636
44 SCREW, TRANSFER PORT COVER MOUNTING (3/4") Comment: SERIAL 02783253-09999999 10-28636
45 CONNECTOR, CYLINDER BLEED HOSE-UPPER 22-67902
46 HOSE, UPPER CYLINDER BLEED (13 1/2") 32-9912688
47 CHECK VALVE ASSEMBLY, BLEED HOSE 22-62365A1
48 CHECK VALVE ASSEMBLY 21-28481A1
49 CLAMP, BLEED HOSE TO CONNECTOR 54-20387
50 TUBE, BALANCE-MAIN BEARING (2 7/8") 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821
51 TEE, BLEED HOSE TO CYLINDER BLOCK-LOWER 22-54153
52 HOSE, CYLINDER BLEED-LOWER (8 1/2") 32-9912688
53 ELBOW, BALANCE TUBE TO CRANKCASE 22-20781
54 CLAMP, BALANCE TUBE TO ELBOW AND TEE Comment: SERIAL 00000000-02670574 54-20386

DISTRIBUTOR ADAPTOR AND VERTICAL LINKAGE

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) DISTRIBUTOR ADAPTOR AND VERTICAL LINKAGE:

Mercury 800 (4 CYL.), 80 (4 CYL.) DISTRIBUTOR ADAPTOR AND VERTICAL LINKAGE Diagram
Position No. Part Name OEM Number Supersedes
1 HOUSING ASSEMBLY, DISTRIBUTOR Comment: SERIAL 00000000-02991033 393-3736A79
1 HOUSING, DISTRIBUTOR Comment: SERIAL 03051040-03052380 337-4479
2 STOP, SPARK ADVANCE-DISTRIBUTOR HOUSING 32197
3 PIN, ANCHOR SPRING-DISTRIBUTOR HOUSING 17-27962
4 SPRING, HORSESHOE -DISTRIBUTOR HOUSING 24-27944
5 WASHER, ECONOMIZER COLLAR-DISTRIBUTOR HOUSING 12-53540
6 ECONOMIZER COLLAR ASSEMBLY Comment: SERIAL 00000000-02670574 55804A1
6 ECONOMIZER COLLAR ASSEMBLY Comment: SERIAL 02783253-09999999 55804A1
7 PIN, ECONOMIZER COLLAR-SPRING RETAINER 17-27961
8 FITTING, GREASE-ECONOMIZER COLLAR 22-25094
9 SWIVEL, LINKAGE-ECONOMIZER COLLAR 27947
10 SWIVEL AND LINK ROD ASSEMBLY 25996A1
11 NUT, UPPER LINK ROD ADJUSTING 11-25168
12 ROD, LINK-UPPER 37588
13 SWIVEL, UPPER LINK ROD TO THROTTLE CONTROL LEVER 27948
14 LEVER, THROTTLE CONTROL 48562
15 WASHER, WAVE-THROTTLE CONTROL LEVER SWIVEL 13-25806
16 WASHER, THROTTLE CONTROL LEVER SWIVEL 12-8M0204649
17 NUT, UPPER LINK ROD TO THROTTLE CONTROL LEVER 11-8267089
18 SCREW, THROTTLE LEVER TO EXHAUST COVER (1 3/4") 10-31830
19 WASHER, THROTTLE CONTROL LEVER SCREW 12-8M0042641 12-29395
20 BUSHING, THROTTLE CONTROL LEVER SCREW 23-45818
21 NUT, THROTTLE CONTROL LEVER SCREW 11-8M0204726
22 SWIVEL, LOWER-THROTTLE CONTROL LEVER TO THROTTLE CABLE 37587
23 NUT, THROTTLE CABLE TO LOWER SWIVEL 11-8267089
24 COLLAR, THROTTLE ACTUATOR 48692
25 SCREW, ADJUSTING-ACTUATOR COLLAR (1 1/2") Comment: SERIAL 00000000-03148653 10-48675
25 SCREW, ADJUSTING-ACTUATOR COLLAR (1 3/4") Comment: SERIAL 03186263-09999999 10-61658
26 NUT, THROTTLE ACTUATOR COLLAR ADJUSTING SCREW 11-20890
27 CAP, NYLON-THROTTLE ACTUATOR COLLAR ADJUSTING SCREW 52023
28 PLATE, THROTTLE ACTUATOR 48671
29 SCREW, THROTTLE ACTUATOR PLATE TO ECONOMIZER COLLAR (1") 10-37892
30 WASHER, THROTTLE ACTUATOR PLATE FASTENING SCREW 12-847883 12-20128
31 LOCKWASH, THROTTLE ACTUATOR PLATE FASTENING SCREW 13-26996
32 SPACER, THROTTLE ACTUATOR PLATE SCREW 23-48674
33 CAM, THROTTLE ACTUATOR PLATE 54239
34 WASHER, ADAPTOR-DISTRIBUTOR HOUSING 12-46246
35 ADAPTOR ASSEMBLY, DISTRIBUTOR 66165A2
36 FITTING, GREASE-DISTRIBUTOR ADAPTOR 22-25094
37 SCREW, DISTRIBUTOR HOUSING TO CRANKCASE (1 1/2") 10-78841
38 WASHER, DISTRIBUTOR HOUSING SCREW 12-20084
39 NUT, DISTRIBUTOR HOUSING SCREW 11-22053
40 BRACKET, STOP Comment: SERIAL 00000000-02670574 55805
40 BRACKET, STOP Comment: SERIAL 02783253-09999999 55805
41 SCREW, STOP BRACKET TO DISTRIBUTOR ADAPTOR (3/4") 10-28636
42 WASHER, STOP BRACKET FASTENING SCREW 12-20533
43 SCREW, STOP BRACKET ADJUSTING (1 7/8") 10-24228
44 NUT, STOP BRACKET ADJUSTING SCREWS 11-20890
45 CAP, NYLON-STOP BRACKET ADJUSTING SCREWS 52023
46 WASHER, DISTRIBUTOR HOUSING 12-27939
47 TAB WASHER, ADAPTOR CAP FASTENING 14-27960
48 WASHER, WAVE-DISTRIBUTOR BALL BEARING TENSION 13-27959
49 CAP, DISTRIBUTOR HOUSING 54567
50 SPACER, DRIVE PULLEY 23-47250
51 DRIVEN PULLEY ASSEMBLY 29906A1
52 PIN, ROLL-FLANGE LOCATING 17-29908
53 FLANGE, DRIVEN PULLEY 29907
54 KEY, DISTRIBUTOR DRIVER 28-29910
55 SCREW, PULLEY CLAMPING SCREW 27-58534
56 BELT, TIMING 20140

DISTRIBUTOR HOUSING AND ROTOR

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) DISTRIBUTOR HOUSING AND ROTOR:

Mercury 800 (4 CYL.), 80 (4 CYL.) DISTRIBUTOR HOUSING AND ROTOR Diagram
Position No. Part Name OEM Number Supersedes
1 BALL BEARING, DISTRIBUTOR HOUSING (UPPER) 30-20066
2 NUT, ROTOR SHAFT TO DISTRIBUTOR HOUSING 11-54209
3 SLEEVE, ROTOR SHAFT 23-53539
4 HOUSING ASSEMBLY, DISTRIBUTOR Comment: SERIAL 00000000-02991033 393-3736A79
5 HOUSING, DISTRIBUTOR Comment: SERIAL 03051041-03052380 337-4479
6 TRIGGER ASSEMBLY, DISTRIBUTOR Comment: SERIAL 03051041-03052380 337-4406A2
7 SCREW, TRIGGER COIL TO DISTRIBUTOR HOUSING Comment: SERIAL 03051041-03052380 10-29072
8 LOCKWASHER, TRIGGER COIL SCREW Comment: SERIAL 03051041-03052380 13-69432
9 CAM, DISTRIBUTOR TRIGGER Comment: SERIAL 03051041-03052380 337-4481
10 GROUND STRAP ASSEMBLY, DISTRIBUTOR TO CRANKCASE 53417
11 SCREW, GROUND STRAP ATTACHING (3/8") 10-62568
12 ELBOW, VENT-DISTRIBUTOR HOUSING Comment: SERIAL 00000000-02670574 22-31521
12 ELBOW, VENT- DISTRIBUTOR HOUSING Comment: SERIAL 02783253-03148653 22-55262
12 FLAME ARRESTOR ASSEMBLY, DISTRIBUTOR HOUSING Comment: SERIAL 03186263-09999999 58807A1
13 SHIM, ROTOR Comment: SERIAL 00000000-02991033 15-21148A1
14 SHIM, ROTOR Comment: SERIAL 00000000-02991033 15-55853
15 SPACER, ROTOR SHAFT Comment: SERIAL 00000000-02991033 23-53538
16 DISC, ROTOR Comment: SERIAL 00000000-02991033 393-3236
17 BALL BEARING, DISTRIBUTOR HOUSING (LOWER) 30-26379
18 RING, RETAINING - BALL BEARING TO DISTRIBUTOR HOUSING 53-26406
19 ROTOR, DISTRIBUTOR Comment: SERIAL 00000000-02670574 393-4371
19 ROTOR, DISTRIBUTOR Comment: SERIAL 02783253-09999999 393-4371
20 CLAMP, DISTRIBUTOR CAP TO DISTRIBUTOR HOUSING Comment: SERIAL 00000000-02670574 54-53541
20 CLAMP, DISTRIBUTOR CAP TO DISTRIBUTOR HOUSING Comment: SERIAL 02783253-03192962 54-59588
20 CLAMP, DISTRIBUTOR CAP TO DISTRIBUTOR HOUSING Comment: SERIAL 03307347-09999999 54-60768
21 SCREW, DISTRIBUTOR CAP CLAMP (1") 10-54281
22 NUT, DISTRIBUTOR CAP CLAMP SCREW 11-26768
23 HOSE, VENT- DISTRIBUTOR TO ELBOW (7") Comment: SERIAL 00000000-03148653 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821 SERIAL 00000000-03148653
23 HOSE, VENT- DISTRIBUTOR TO ELBOW (10 1/2") Comment: SERIAL 00000000-03148653 32-8M0108355 32-8M0047428, 32-830756109, 32-99127109, 32-877821 SERIAL 00000000-03148653
24 ELBOW, VENT HOSE TO BOTTOM COWL Comment: SERIAL 00000000-03148653 22-31521
25 CLAMP, VENT HOSE TO FRONT SUPPORT BRACKET Comment: SERIAL 00000000-02670574 54-22875
26 SCREW, VENT HOSE CLAMP (1/2") Comment: SERIAL 00000000-02670574 10-48591
27 "D" WASHER, CLAMP FASTENING SCREW Comment: SERIAL 00000000-02670574 8M0084613 69205 SERIAL 00000000-02670574
28 NUT, CLAMP FASTENING SCREW Comment: SERIAL 00000000-02670574 11-24656
29 CABLE ASSEMBLY, CAP TO COIL Comment: SERIAL 00000000-02991033 84-821945A4
29 CABLE ASSEMBLY, CAP TO COIL Comment: SERIAL 03051041-03052380 84-821945A5
30 GROMMET, CABLE 25-26547
31 BOOT, CABLE TO COIL 332-2854T01
32 SLEEVE, CABLE 85-94589
33 SLEEVE, (LEADS 1, 2, 3, 4,) - (3/4") 32-46398
34 GASKET, DISTRIBUTOR CAP TO DISTRIBUTOR HOUSING Comment: SERIAL 02783253-09999999 27-55896
35 DISTRIBUTOR CAP ASSEMBLY Comment: SERIAL 00000000-03148653 393-3726A10
36 BRUSH AND SPRING ASSEMBLY Comment: SERIAL 00000000-03148653 393-1293A1
37 ELBOW, VENT - DISTRIBUTOR CAP Comment: SERIAL 00000000-03148653 22-31521
35 DISTRIBUTOR CAP ASSEMBLY Comment: SERIAL 03186263-09999999 393-3726A10
36 BRUSH AND SPRING ASSEMBLY Comment: SERIAL 03186263-09999999 393-1293A1
37 FLAME ARRESTOR ASSEMBLY, DISTRIBUTOR HOUSING Comment: SERIAL 03186263-09999999 58807A1
38 RETAINER, LEADS 63319
39 SCREW, LEAD RETAINER (1") 10-46378
40 NUT, RETAINER SCREW 11-20013
41 SPARK PLUG (CHAMPION - L19V) Comment: SERIAL 00000000-02670574 33-896329827 33-827C SERIAL 00000000-02670574
41 SPARK PLUG (AC V-40FFM) Comment: SERIAL 02783253-09999999 33-896329827 33-827C SERIAL 02783253-09999999
42 SPARK PLUG LEAD ASSEMBLY #1, #2, #3 AND #4 Comment: ORDER A-36549A1 KIT FOR REPLACEMENT OF LEAD WIRE MARKERS 84-813715A1
-- CONNECTOR, SPARK PLUG LEAD 8M0084600 20121
43 PROTECTOR, SPARK PLUG LEAD 85-63709A1
44 SLEEVE, SPARK PLUG LEAD (LEADS 1, 2, 3, 4) 32-46768
45 SLEEVE, SPARK PLUG LEAD TO DISTRIBUTOR 85-94589

DRIVE SHAFT HOUSING ASSEMBLY

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) DRIVE SHAFT HOUSING ASSEMBLY:

Mercury 800 (4 CYL.), 80 (4 CYL.) DRIVE SHAFT HOUSING ASSEMBLY Diagram
Position No. Part Name OEM Number Supersedes
1 DRIVE SHAFT HOUSING ASSEMBLY (SHORT SHAFT) Comment: SERIAL 00000000-02670574 1552-3911A3
1 DRIVE SHAFT HOUSING ASSEMBLY (LONG SHAFT) Comment: SERIAL 00000000-02670574 1551-3918A3
1 DRIVE SHAFT HOUSING ASSEMBLY (SHORT SHAFT) Comment: SERIAL 02783253-09999999 1552-3911A3
1 DRIVE SHAFT HOUSING ASSEMBLY (LONG SHAFT) Comment: SERIAL 02783253-09999999 1551-3918A3
2 STUD, DRIVE SHAFT HOUSING TO GEAR HOUSING (2 11/16") 16-56295
3 PLUG, PLASTIC-TRIM TAB SCREW HOLE Comment: SERIAL 00000000-02670574 19-47579
3 PLUG, PLASTIC-TRIM TAB SCREW HOLE Comment: SERIAL 02783253-09999999 19-824928001 19-824928, 19-32297 SERIAL 02783253-09999999
4 SCREW, RETAINING STRIP TO DRIVE SHAFT HOUSING (5/8") 10-48409
5 SCREW, RETAINING STRIP TO DRIVE SHAFT HOUSING (1/2") 10-48408
6 COVER, TRIM-DRIVE SHAFT HOUSING 37417
7 SCREW, TRIM COVER TO BOTTOM COWL (1/2") Comment: SERIAL 00000000-02786462 10-37571
7 SCREW, TRIM COVER TO BOTTOM COWL (3/4") Comment: SERIAL 02881082-09999999 10-57807
- GROMMET, TRIM COVER SCREW Comment: SERIAL 02881082-09999999 25-92012
8 SEAL, TRIM COVER TO DRIVE SHAFT HOUSING 37919
9 STRIP, RETAINING-TRIM COVER SEAL (SIDE) 37665
10 STRIP, RETAINING-TRIM COVER SEAL (REAR) 38052
11 TUBE, WATER INLET (SHORT SHAFT) 32-37446
11 TUBE, WATER INLET (LONG SHAFT) 32-37438
12 TUBE, EXHAUST (SHORT SHAFT) 38469
12 TUBE, EXHAUST (LONG SHAFT) 38470
13 SCREW, EXHAUST TUBE TO EXHAUST EXTENSION PLATE (5/8") 10-38601
14 NUT, EXHAUST TUBE SCREW 11-35888
15 NUT, POWERHEAD STUDS (3/8-24) 11-23161
15 NUT, POWERHEAD STUDS (5/16-24) 11-82670911
16 NUT, POWERHEAD STUDS (3/8-24) 11-8M0204726
17 WASHER, POWERHEAD STUDS 12-20086
18 GASKET, EXHAUST EXTENSION PLATE TO DRIVE SHAFT HOUSING 27-48801
19 GUIDE, PUSH ROD-REVERSE LOCKING 52887
20 ROD, PUSH-REVERSE LOCK (SHORT SHAFT) 47591
20 ROD, PUSH-REVERSE LOCK (LONG SHAFT) 47558
21 NUT, JAM-PUSH ROD 11-69254
22 YOKE, PUSH ROD 47559
23 PIN, PUSH ROD TO REVERSE LOCK 24-78203A2
24 COTTER PIN, PUSH ROD PIN 18-25191
25 MOUNT -UPPER 37396
26 COVER, UPPER MOUNT-OUTSIDE HALF 26218
27 COVER, UPPER MOUNT-INSIDE HALF Comment: SERIAL 00000000-02670574 26217
27 COVER, UPPER MOUNT-INSIDE HALF Comment: SERIAL 02783253-09999999 57931
28 PACKING, "U" CUP 24929
29 SCREW, UPPER MOUNT COVER (1 5/8") 10-20012
30 SCREW, UPPER MOUNT COVER (2 1/8") 10-28775
31 WASHER, UPPER MOUNT COVER SCREW 12-8M0204649
32 NUT, UPPER MOUNT COVER SCREW 11-35888
33 WASHER, UPPER MOUNT BOLT 12-30515
34 WASHER, RUBBER-UPPER MOUNT BOLT 12-47894
35 WASHER, UPPER MOUNT BOLT 12-30514
36 NUT, UPPER MOUNT BOLT 11-8M0204653
37 MOUNT, RUBBER-LOWER 75298
38 SCREW, UPPER MOUNT (5 1/2") 10-75284
39 WASHER, MOUNT SCREW 12-49339
40 NUT, MOUNT SCREW 11-25096
41 BUMPER, RUBBER-MOUNTING SCREW 25067
42 NUT, GEAR HOUSING AND DRIVE SHAFT HOUSING STUDS 11-8M0204653
43 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
44 NUT, GEAR HOUSING AND DRIVE SHAFT HOUSING STUDS 11-29489
45 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
46 CLAMP, LOWER MOUNT TO DRIVE SHAFT HOUSING 35608
47 SPRING, TENSION-LOWER MOUNT CLAMP 24-35522
48 SCREW, LOWER MOUNT CLAMP TO DRIVE SHAFT HOUSING (7/8") 10-29256
49 COVER, LOWER MOUNT CLAMP 35474T
50 NUT, LOWER MOUNT CLAMP COVER 11-35521
51 SCREW, COVER TO LOWER CLAMP MOUNT 10-29722

FLYWHEEL ASSEMBLY AND STATOR

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) FLYWHEEL ASSEMBLY AND STATOR:

Mercury 800 (4 CYL.), 80 (4 CYL.) FLYWHEEL ASSEMBLY AND STATOR Diagram
Position No. Part Name OEM Number Supersedes
1 PLUG, FLYWHEEL PULLER THREADS 19-45907
2 NUT, FLYWHEEL 11-52901
3 WASHER, FLYWHEEL NUT 12-33001
4 FLYWHEEL ASSEMBLY, COMPLETE Comment: SERIAL 00000000-02670574 225-2494A37
4 FLYWHEEL ASSEMBLY, COMPLETE Comment: SERIAL 02783253-09999999 225-2494A37
5 SCREW, FLEXIBLE PLATE TO FLYWHEEL 10-32417
6 SCREW, PLATE AND HUB TO FLEXIBLE PLATE 10-68997
7 PIN, DOWEL - PULLEY TO FLYWHEEL 17-26618
8 FLANGE, FLYWHEEL PULLEY 29788
9 PULLEY, FLYWHEEL 30306
10 HUB, FLYWHEEL PULLEY 29787
11 STATOR, ALTERNATOR 398-4792
12 TERMINAL, STATOR LEAD WIRE 30050
13 SCREW, STATOR TO UPPER END CAP (7/8") 10-57021
14 CLIP, STATOR LEAD FASTENING (7/16") 54-22875
15 SCREW, STATOR LEAD FASTENING (3/8") 10-62568
16 "D" WASHER, CLIP FASTENING SCREW 8M0084613 69205

FUEL PUMP AND FUEL LINE ASSEMBLY - DUAL FUEL PUMPS

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY - DUAL FUEL PUMPS:

Mercury 800 (4 CYL.), 80 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY - DUAL FUEL PUMPS Diagram
Position No. Part Name OEM Number Supersedes
1 FUEL PUMP ASSEMBLY (UPPER AND LOWER) Comment: SERIAL 00000000-02664411 53123A4
1 FUEL PUMP ASSEMBLY (UPPER) Comment: SERIAL 00000000-02670574 53123A4
1 FUEL PUMP ASSEMBLY (LOWER) Comment: SERIAL 00000000-02670574 54817A3
2 CHECK VALVE ASSEMBLY Comment: SERIAL 00000000-02670574 21-30430A1
3 DIAPHRAGM KIT Comment: SERIAL 00000000-02670574 23014A1
4 GASKET, FUEL PUMP (#) Comment: SERIAL 00000000-02670574
5 GASKET, CHECK VALVE TO HOUSING (#) Comment: SERIAL 00000000-02670574
6 RETAINER, CHECK VALVE Comment: SERIAL 00000000-02670574 23004
7 SCREW, RETAINER TO HOUSING Comment: SERIAL 00000000-02670574 10-43725
8 SCREW, PUMP MOUNTING (1 1/2") Comment: SERIAL 00000000-02670574 10-73013
9 SCREW, PUMP MOUNTING (1 7/8") Comment: SERIAL 00000000-02670574 10-30273
10 PLUG, PIPE-FUEL PUMP (UPPER AND LOWER) Comment: SERIAL 00000000-02670574 22-328022
1 FUEL PUMP ASSEMBLY (UPPER AND LOWER) Comment: SERIAL 02783253-02886331 55156A5
2 CHECK VALVE ASSEMBLY Comment: SERIAL 02783253-02886331 21-30430A3
3 DIAPHRAGM KIT Comment: SERIAL 02783253-02886331 55278A1
4 GASKET, FUEL PUMP (#) Comment: SERIAL 02783253-02886331
5 GASKET, CHECK VALVE TO HOUSING (#) Comment: SERIAL 02783253-02886331
6 RETAINER, CHECK VALVE Comment: SERIAL 02783253-02886331 23004
7 SCREW, RETAINER TO HOUSING Comment: SERIAL 02783253-02886331 10-43725
8 SCREW, PUMP MOUNTING (1 3/8") Comment: SERIAL 02783253-02886331 10-69067
10 PLUG, PIPE-FUEL PUMP (LOWER) Comment: SERIAL 02783253-02886331 22-328022
11 FUEL LINE ASSEMBLY, PUMP TO CARBURETOR (10 1/2") Comment: SERIAL 00000000-02670574 32-32256A1
11 FUEL LINE ASSEMBLY, PUMP TO CARBURETOR (9 1/2")-SERIAL #2783 Comment: SERIAL 02783253-02886331 32-55827A1
12 ELBOW (90), UPPER CARBURETOR 22-30174
13 SLEEVE, UPPER CARBURETOR ELBOW 22-30175
14 NUT, UPPER CARBURETOR ELBOW 22-30177
15 FUEL LINE ASSEMBLY, UPPER TO LOWER CARBURETOR (5 1/2") 32-54578A1
16 ELBOW (45), UPPER CARBURETOR 22-8M0123050
17 FUEL LINE ASSEMBLY, PUMP TO CARBURETOR (10") Comment: SERIAL 00000000-02670574 32-52944A1
17 FUEL LINE ASSEMBLY, PUMP TO CARBURETOR (9 1/4') Comment: SERIAL 02783253-02886331 32-55826A1
18 FUEL LINE ASSEMBLY, PUMP TO PUMP (14") Comment: SERIAL 00000000-02670574 32-52943A1
18 FUEL LINE ASSEMBLY, PUMP TO PUMP (13 3/4") Comment: SERIAL 02783253-02886331 32-55828A1
19 "Y" FITTING, UPPER FUEL PUMP Comment: SERIAL 00000000-02664412 22-286241
19 "Y" FITTING, UPPER FUEL PUMP Comment: SERIAL 02664412-09999999 22-54818
20 CONNECTOR, UPPER FUEL PUMP 22-30468
21 SLEEVE, CONNECTOR 22-30175
22 NUT, CONNECTOR 22-30177
23 FUEL LINE, ADAPTOR TO UPPER FUEL PUMP (18") Comment: SERIAL 00000000-02670457 32-30176
23 FUEL LINE, ADAPTOR TO UPPER FULE PUMP (15") Comment: SERIAL 02783253-02886331 32-55829
24 ADAPTOR, CHECK UNIT (FUEL LINE) 30186
25 STEM, CHECK UNIT ADAPTOR 30187
26 SPRING, ADAPTOR STEM 24-30189
27 "O"RING, ADAPTOR STEM 25-16524
28 CUP WASHER, ADAPTOR 30188
29 SCREW, ADAPTOR TO BOTTOM COWL (3 1/4") 10-88488
29 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") 10-69029
30 NUT, ADAPTOR FASTENING SCREW 11-8M0207775

FUEL PUMP AND FUEL LINE ASSEMBLY - SINGLE FUEL PUMP

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY - SINGLE FUEL PUMP:

Mercury 800 (4 CYL.), 80 (4 CYL.) FUEL PUMP AND FUEL LINE ASSEMBLY - SINGLE FUEL PUMP Diagram
Position No. Part Name OEM Number Supersedes
1 FUEL PUMP ASSEMBLY 58888A4
2 CHECK VALVE ASSEMBLY 21-8M0084276 21-30430A13
3 DIAPHRAGM KIT 55278A5
4 GASKET, FUEL PUMP (#)
5 GASKET, CHECK VALVE TO HOUSING (#)
6 RETAINER, CHECK VALVE 23004
7 SCREW, RETAINER TO HOUSING 10-43725
8 SCREW, PUMP MOUNTING (1 3/8") 10-69067
9 FUEL LINE ASSEMBLY, PUMP TO CARBURETOR (9 1/2") 32-55827A1
10 ELBOW, UPPER CARBURETOR (90) 22-59351
11 SLEEVE, UPPER CARBURETOR ELBOW 22-30175
12 NUT, UPPER CARBURETOR ELBOW 22-30177
13 FUEL LINE, CARB. TO CARB. (5 1/2") Comment: SERIAL 00000000-02991033 32-54578A1
13 FUEL LINE, CARB. TO CARB. (6 5/8") Comment: SERIAL 03051041-09999999 32-59352
14 ELBOW, UPPER CARBURETOR (45) Comment: SERIAL 00000000-02991033 22-8M0123050
15 PLUG, BOTTOM FILTER COVER Comment: SERIAL 00000000-02991033 22-328022
16 CONNECTOR, FUEL PUMP 22-30468
17 SLEEVE, CONNECTOR 22-30175
18 NUT, CONNECTOR 22-30177
19 FUEL LINE, ADAPTOR TO UPPER FUEL PUMP (15") 32-55829
20 ADAPTOR, CHECK UNIT (FUEL LINE) 30186
21 STEM, CHECK UNIT ADAPTOR 30187
22 SPRING, ADAPTOR STEM 24-30189
23 "O"RING, ADAPTOR STEM 25-16524
24 CUP WASHER, ADAPTOR 30188
25 SCREW, ADAPTOR TO BOTTOM COWL (3 1/4") 10-88488
25 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") 10-69029
26 NUT, ADAPTOR FASTENING SCREW 11-8M0207775

GEAR HOUSING ASSEMBLY, COMPLETE

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE:

Mercury 800 (4 CYL.), 80 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE Diagram
Position No. Part Name OEM Number Supersedes
- GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: A-1623-4021A4 AND A-1623-4021A5 GEAR HOUSING ASSEMBLIES COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 35 AND 38 1623-7339A2
- GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: A-1623-4021A4 AND A-1623-4021A5 GEAR HOUSING ASSEMBLIES COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 35 AND 38 1655-7333A25
1 GEAR HOUSING ASSEMBLY 1623-6052A4
2 SLEEVE, LUBRICATION 23-56513
3 PIN, GEAR HOUSING 17-21438
4 STUD, GEAR HOUSING TO DRIVE SHAFT HOUSING (4") 16-57921
5 STUD, GEAR HOUSING TO DRIVE SHAFT HOSUING (2 1/16") 16-8M0133358
6 STUD, WATER PUMP BASE AND BODY TO GEAR HOSUING (3 3/8") 16-8M0034463 16-56297 2
7 STUD, WATER PUMP BASE AND BODY TO GEAR HOUSING (3 1/8") 16-306671
8 BEARING, ROLLER - DRIVE SHAFT 31-32898T
9 DRIVE SHAFT ASSEMBLY (SHORT SHAFT) 45-59117A1
9 DRIVE SHAFT ASSEMBLY (LONG SHAFT) 45-59116A1
10 SPRING, COMPRESSION - DRIVE SHAFT 24-34576
11 PIN, COMPRESSION SPRING RETAINING 17-30545
12 GEAR, PINION - DRIVE SHAFT 43-56518
13 NUT, PINION GEAR TO DRIVE SHAFT 11-35921
14 SHIM, TAPERED ROLLER BEARING TO GEAR HOUSING (.002-3-5-10) 15-57007A1
15 TAPERED ROLLER BEARING ASSEMBLY, DRIVE SHAFT 31-33138A1
16 GASKET, WATER PUMP BASE TO GEAR HOUSING 27-8M0214962
17 "O" RING, WAER PUMP BASE 25-8M0214923
18 WATER PUMP BASE ASSEMBLY 46-58618A1
19 OIL SEAL, WATER PUMP BASE 26-94038
20 OIL SEAL, WATER PUMP BASE 26-55682
21 DOWEL PIN, WATER PUMP BASE TO WATER PUMP 17-35973
22 GASKET, LOWER - WATER PUMP BASE TO FACE PLATE 27-8M0090319 27-85608 1
23 PLATE, FACE - WATER PUMP BASSE TO WATER PUMP BODY 8M0204677
24 GASKET, UPPER - FACE PLATE TO WATER PUMP BODY 27-858524 27-85609 1, 27-85609B 1
25 WATER PUMP BODY ASSEMBLY 46-96148T1
26 INSERT, WATER PUMP BODY 48752T
27 OIL SEAL, WATER PUMP BODY 26-16977
28 SEAL, RUBBER - WATER INLET TUBE 26-38970
29 IMPELLER, WATER PUMP 47-89984T4
30 KEY, IMPELLER DRIVE 28-8M0214992
31 SCREW, WATER PUMP BODY TO GEAR HOUSING (2 1/4") 10-30720
32 LOCKWASHER, WATER PUMP BODY SCREW 13-26992
33 WASHER, WATER PUMP BODY FASTENING SCREW AND STUD 12-8M0204649
34 NUT, WATER PUMP BODY FASTENING STUD 11-826709109 11-33825, 11-35045
35 WASHER, WATER PUMP BODY FASTENING STUD 12-36001
37 RING, RUBBER - CENTRIFUGAL SLINGER (DRIVE SHAFT) 25-8M0214918
38 SLEEVE, GUIDE - WATER INLET TUBE 23-29804T
39 SEAL, EXHAUST TUBE 37641001
40 PLATE, SUPPORT - EXHUAST TUBE SEAL 38051
41 SHAFT ASSEMBLY, SHIFT - LOWER 76062A1
42 "E" RING, RETIANING, LOWER SHIFT SHAFT 53-29641
43 "O" RING, SHIFT SHAFT BUSHING 25-25439
44 BUSHING ASSEMBLY, SHIF SHAFT 23-77631A2
45 OIL SEAL, SHIFT SHAFT BUSHING (LOWER) 26-24590
45 OIL SEAL, SHIFT SHAFT BUSHING (UPPER) 26-892361
46 WASHER, RUBBER - SHIF SHAFT BUSHING 12-31266
47 SPACER, LOWER - REVERSE LOCKING 78036
48 CAM, REVERSE LOCKING 43308T1
49 SCREW, GREASE FILLER AND VENT HOLE 10-79953Q04
50 WASHER, GREASE FILLER AND VENT HOLE SRCEW 12-191833
51 PLUG, GEAR HOSUING FLUSHING HOLE 19-48750
52 WASHER, GEAR HOUSING FLUSHING HOLE PLUG 12-8M0204663
- GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 00000000-02670574 1623-7339A2
- GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 00000000-02670574 1655-7333A25
- GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 02783253-09999999 1623-7339A2
- GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 02783253-09999999 1655-7333A25
1 GEAR HOUSING ASSEMBLY Comment: SERIAL 00000000-02670574 1623-5244A14
1 GEAR HOUSING ASSEMBLY Comment: SERIAL 02783253-09999999 1623-5244A14
2 SCREEN, WATER INLET (EARLY MODELS ONLY) 55662
3 PIN, DOWEL 17-21438
4 STUD, GEAR HOUSING TO DRIVE SHAFT HOUSING (4") 16-57921
5 STUD, GEAR HOUSING TO DRIVE SHAFT HOUSING (2 1/16") 16-8M0133358
6 STUD, WATER PUMP BASE AND BODY TO GEAR HOUSING (3 3/8") 16-8M0034463 16-56297 2
7 STUD, WATER PUMP BASE AND BODY TO GEAR HOUSING (3 5/16") 16-57919
8 BEARING, ROLLER-DRIVE SHAFT 31-32898T
9 DRIVE SHAFT (SHORT SHAFT) 45-47433
9 DRIVE SHAFT (LONG SHAFT) 45-47434
10 GEAR, PINION-DRIVE SHAFT 43-53981
11 NUT, PINION GEAR TO DRIVE SHAFT 11-35921
12 SHIM, DRIVE SHAFT BALL BEARING TO GEAR HOUSING (.002-3-5-10 15-30278A1
13 BEARING, BALL-DRIVE SHAFT 30-63326T
14 RING, RETAINING-BALL BEARING 53-30726
12 SHIM, WATER PUMP BASE TO GEAR HOUSING (.002-3-5-10) 15-30278A1
15 GASKET, WATER PUMP BASE TO GEAR HOUSING 27-32438
16 "O"RING, WATER PUMP BASE 25-8M0204651
17 WATER PUMP BASE ASSEMBLY 46-48747A1
18 OIL SEAL, WATER PUMP BASE 26-94038
19 OIL SEAL, WATER PUMP BASE 26-16977
20 DOWEL PIN, WATER PUMP BASE TO WATER PUMP BODY 17-35973
21 GASKET, LOWER-WATER PUMP BASE TO FACE PLATE 27-8M0090319 27-85608 1
22 PLATE, FACE-WATER PUMP BASE TO WATER PUMP BODY 8M0204677
23 GASKET, UPPER-FACE PLATE TO WATER PUMP BODY 27-858524 27-85609 1, 27-85609B 1
24 WATER PUMP BODY ASSEMBLY 46-96148T1
25 INSERT, WATER PUMP BODY 48752T
26 OIL SEAL, WATER PUMP BODY 26-16977
27 SEAL, RUBBER-WATER INLET TUBE 26-38970
28 IMPELLER, WATER PUMP 47-89984T4
29 PIN, IMPELLER DRIVE Comment: SERIAL 00000000-02670574 17-8M0214994
29 KEY, IMPELLER DRIVE Comment: SERIAL 02783253-09999999 28-8M0214992
30 SCREW, WATER PUMP BODY TO GEAR HOUSING (2 1/4") 10-30720
31 LOCKWASHER, WATER PUMP BODY SCREW 13-26992
32 WASHER, WATER PUMP BODY FASTENING SCREW AND STUD 12-8M0204649
33 NUT, WATER PUMP BODY FASTENING STUD 11-826709109 11-33825, 11-35045
34 WASHER, WATER PUMP BODY FASTENING STUD 12-36001
35 NUT, WATER PUMP BODY FASTENING STUD 11-826709111 11-45592
36 RING, RUBBER-CENTRIRFUGAL SLINGER (DRIVE SHAFT) 25-8M0214918
37 SLEEVE, GUIDE-WATER INLET TUBE 23-29804T
38 "O"RING, UPPER-DRIVE SHAFT 25-8M0214919
39 SEAL, EXHAUST TUBE 37641001
40 PLATE, SUPPORT-EXHAUST TUBE SEAL 38051
41 SHAFT, SHIFT-LOWER-SERIAL Comment: SERIAL 00000000-02670574 76062A1
42 CLIP, RETAINING-SHIFT SHAFT Comment: SERIAL 00000000-02670574 53-29641
41 SHAFT ASSEMBLY, SHIFT-LOWER Comment: SERIAL 02783253-09999999 76062A1
42 "E"RING, SHIFT SHAFT Comment: SERIAL 02783253-09999999 53-29641
43 "O"RING, SHIFT SHAFT BUSHING 25-25439
44 BUSHING ASSEMBLY, SHIFT SHAFT Comment: SERIAL 00000000-02670574 23-77631A2
44 BUSHING ASSEMBLY, SHIFT SHAFT Comment: SERIAL 02783253-09999999 23-77631A2
45 OIL SEAL, SHIFT SHAFT BUSHING (LOWER) 26-24590
45 OIL SEAL, SHIFT SHAFT BUSHING (UPPER) 26-892361
46 WASHER, RUBBER-SHIFT SHAFT BUSHING 12-31266
47 SPACER, LOWER-REVERSE LOCK 78036
48 CAM, REVERSE LOCKING 43308T1
49 SCREW, GREASE FILLER AND VENT HOLE 10-79953Q04
50 WASHER, GREASE FILLER AND VENT HOLE SCREW 12-191833
51 PLUG, GEAR HOUSING FLUSHING HOLE 19-48750
52 WASHER, GEAR HOUSING FLUSHING HOLE PLUG 12-8M0204663

GEAR HOUSING ASSEMBLY, COMPLETE (CONT)

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE (CONT):

Mercury 800 (4 CYL.), 80 (4 CYL.) GEAR HOUSING ASSEMBLY, COMPLETE (CONT) Diagram
Position No. Part Name OEM Number Supersedes
- GEAR HOUSING ASSEMBLY, COMPLETE(SHORT SHAFT) Comment: A-1623-4021A4 AND A-1623-4021A5 GEAR HOUSING ASSEMBLIES COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 35 AND 38 1623-7339A2
- GEAR HOUSING ASSEMBLY, COMPLETE(LONG SHAFT) Comment: A-1623-4021A4 AND A-1623-4021A5 GEAR HOUSING ASSEMBLIES COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 35 AND 38 1655-7333A25
1 GEAR HOUSING ASSEMBLY - SEE PAGE 35 FOR BREAKDOWN 1623-6052A4
53 CAM, SHIFT 760394
54 FOLLOWER, CAM 30625
55 SLIDE, CROSS PIN 30624
56 SPRING, COMPRESSION - CAM FOLLOWER 24-30622
57 SHIM, BEARING OUTER RACE TO GEAR HOUSING 15-30923A1
58 TAPERED ROLLER BEARING ASSEMBLY 31-30894A1
59 BEARING, ROLLER - FORWARD GEAR 31-30895T
60 FORWARD GEAR ASSEMBLY 43-56517T3
61 RATCHET, SLIDING CLUTCH 52-822539T 52-822539, 52-814756, 52-12777
62 PIN, CROSS - RATCHET TO PROPELLAR SHAFT 17-8M0100263 17-8M0084681, 17-8M0020941, 17-30632
63 SPRING, RETAINING - CROSS PIN 24-30893
64 SHAFT, PROPELLER 44-93003
65 REVERSE GEAR ASSEMBLY 43-56516T
66 SHIM, THRUST WASHER TO GEAR HOUSING 15-29955A1
67 WASHER, THRUST - BEARING CARRIER TO GEAR HOUSING 12-71143A1
68 BEARING, BALL - REVERSE GEAR 30-31265
69 "O" RING, BEARING CARRIER 25-29976
70 BEARING CARRIER ASSEMBLY 52132T1
71 BEARING, ROLLER - BEARING CARRIER 31-30956T
72 OIL SEAL, BEARING CARRIER 26-8M0204670
73 KEY, LOCATING - BEARING CARRIER 28-30281
74 TAB WASHER, GEAR HOUSING COVER 14-52700
75 COVER, GEAR HOUSING 52699
76 TRIM TAB ASSEMBLY, GEAR HOUSING 97-31640Q4
77 SCREW, TRIM TAB TO GEAR HOUSING (1 3/4") 10-66024
78 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
79 NUT, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 11-8M0204653
80 SCREW, GEAR HOUSING TO DRIVE SHAFT HOUSING (1") 10-34353
81 THRUST HUB AND WASHER ASSEMBLY 65091Q01
82 WASHER, CUPPED - THRUST HUB 12-29590
83 WASHER, SPLINED - PROPELLER NUT 12-31211Q03
84 TAB WASHER, PROPELLER NUT 14-816629Q 14-816629, 14-31210, 14-816629B
85 NUT, PROPELLER 11-52707Q1
- GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 00000000-02670574 1623-7339A2
- GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 00000000-02670574 1655-7333A25
- GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 02783253-09999999 1623-7339A2
- GEAR HOUSING ASSEMBLY, COMPLETE (LONG SHAFT) Comment: A-1623-3486A22, A-1623-3486A23, A-1623-39124 AND A-1623-3912A5 GEAR HOUSING ASSEMBLIES, COMPLETE, INCLUDE ALL PARTS FROM REFERENCE #1 THRU #78 AS LISTED ON PAGES 31 AND 34 SERIAL 02783253-09999999 1655-7333A25
1 GEAR HOUSING ASSEMBLY -SEE PAGE 31 FOR BREAKDOWN Comment: SERIAL 00000000-02670574 1623-5244A14
1 GEAR HOUSING ASSEMBLY -SEE PAGE 31 FOR BREAKDOWN Comment: SERIAL 02783253-09999999 1623-5244A14
53 CAM, SHIFT 760394
54 FOLLOWER, CAM 30625
55 SLIDE, CROSS PIN 30624
56 SPRING, COMPRESSION-CAM FOLLOWER 24-30622
57 SHIM, BEARING OUTER RACE TO GEAR HOUSING (.002-3-5-10) 15-30923A1
58 TAPERED ROLLER BEARING ASSEMBLY 31-30894A1
59 BEARING, ROLLER-FORWARD GEAR 31-30895T
60 FORWARD GEAR ASSEMBLY 43-53982A2
61 RATCHET, SLIDING CLUTCH 52-822539T 52-822539, 52-814756, 52-12777
62 PIN, CROSS-RATCHET TO PROPELLER SHAFT 17-8M0100263 17-8M0084681, 17-8M0020941, 17-30632
63 SPRING, RETAINING-CROSS PIN 24-30893
64 SHAFT, PROPELLER 44-93003
65 REVERSE GEAR ASSEMBLY 43-53983
66 SHIM, THRUST WASHER TO GEAR HOUSING (.002-3-5-10) 15-29955A1
67 WASHER, THRUST-BEARING CARRIER TO GEAR HOUSING 12-71143A1
68 BEARING, BALL-REVERSE GEAR 30-31265
69 "O"RING, BEARING CARRIER 25-29976
70 BEARING CARRIER ASSEMBLY 52132T1
71 BEARING, ROLLER-BEARING CARRIER 31-30956T
72 OIL SEAL, BEARING CARRIER 26-8M0204670
73 KEY, LOCATING-BEARING CARRIER 28-30281
74 TAB WASHER, GEAR HOUSING COVER 14-52700
75 COVER, GEAR HOUSING 52699
76 TRIM TAB ASSEMBLY, GEAR HOUSING 97-31640Q4
77 SCREW, TRIM TAB TO GEAR HOUSING (1 3/4") Comment: SERIAL 00000000-02670574 10-32470
77 SCREW, TRIM TAB TO GEAR HOUSING (1 3/4") Comment: SERIAL 02783253-09999999 10-66024
78 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 12-45176
79 NUT, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS 11-8M0204653
80 SCREW, GEAR HOUSING TO DRIVE SHAFT HOUSING (1") 32-46471
81 THRUST HUB AND WASHER ASSEMBLY 65091Q01
82 WASHER, CUPPED-THRUST HUB 12-29590
83 WASHER, SPLINED-PROPELLER NUT 12-31211Q03
84 TAB WASHER, PROPELLER NUT 14-816629Q 14-816629, 14-31210, 14-816629B
85 NUT, PROPELLER 11-52707Q1

MISCELLANEOUS PARTS/ACCESSORIES

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) MISCELLANEOUS PARTS/ACCESSORIES:

Mercury 800 (4 CYL.), 80 (4 CYL.) MISCELLANEOUS PARTS/ACCESSORIES Diagram
Position No. Part Name OEM Number Supersedes
- MERC 800 (4 CYLINDER) PARTS LIST 90-52330
- GASKET SET (MOTOR OVERHAUL) Comment: SERIAL 00000000-02670574 27-52893A72
- GASKET SET (MOTOR OVERHAUL) Comment: SERIAL 02783253-02886331 27-52893A72
- GASKET SET (MOTOR OVERHAUL) Comment: SERIAL 02986444-03059820 27-52893A72
- GASKET SET (MOTOR OVERHAUL) Comment: SERIAL 03144219-09999999 27-52893A72
- DECAL SET Comment: SERIAL 00000000-02670574 37-61039A72
- DECAL SET Comment: SERIAL 02783253-02886331 37-61039A72
- DECAL SET Comment: SERIAL 02986444-03148653 37-61039A72
- DECAL SET Comment: SERIAL 03186263-09999999 37-61039A72
- TACHOMETER ASSEMBLY 79-73370A3
- FLUSHING ATTACHMENT 48755A1
- HEAVY DUTY WATER PUMP KIT 53168A1

STARTER MOTOR AND WIRING HARNESS

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) STARTER MOTOR AND WIRING HARNESS:

Mercury 800 (4 CYL.), 80 (4 CYL.) STARTER MOTOR AND WIRING HARNESS Diagram
Position No. Part Name OEM Number Supersedes
1 SWITCH BOX ASSEMBLY, COMPLETE (CASTING #337-4411) 337-4411A2
2 SCREW, HARNESS LEADS TO SWITCH BOX (3/8") 10-60251
3 SCREW, SWITCH BOX TO FRONT SUPPORT BRACKET (5/8") 10-64074
3 SCREW, SWITCH BOX TO FRONT SUPPORT BRACKET (2") 10-59788
4 NUT, SWITCH BOX SCREW 11-8M0207775
5 RECTIFIER ASSEMBLY, COMPLETE 78614A1
6 NUT, RECTIFIER TERMINAL 11-45076
7 SCREW, RECTIFIER TO TOP COWL SUPPORT (3/4") 10-64279
8 NUT, RECTIFIER TO TOP COWL SUPPORT 11-8M0207775
9 BRACKET, RETAINER-HIGH TENSION LEAD 59757
10 SCREW, RETAINER BRACKET TO FRONT SUPPORT BRACKET (7/8") 10-22956
11 WASHER, RETAINER BRACKET FASTENING SCREW 12-8M0204649
12 NUT, RETAINER BRACKET SCREW 11-8M0207775
13 SCREW, WIRING HARNESS LEAD TO RETAINER BRACKET (3/8") 10-62568
14 STARTER MOTOR ASSEMBLY 50-58788A3
15 LOCKWASHER, STARTER MOTOR TERMINAL 13-26992
16 NUT, STARTER MOTOR TERMINAL 11-20890
17 CABLE, STARTER SOLENOID TO STARTER MOTOR (YELLOW-6 1/2") 84-93389A5
18 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 1/2") 10-73657
18 SCREW, STARTER MOTOR CRANKCASE FLANGE (1 3/8") 10-31984
19 LOCKWASHER, STARTER MOTOR SCREW 13-8M0204647
20 BRACKET, SUPPORT-STARTER MOTOR 52691
21 LOCKWASHER, THRU BOLT-BRACKET TO STARTER MOTOR 13-24669
22 NUT, THRU BOLT-BRACKET TO STARTER MOTOR 11-20013
23 SCREW, STARTER MOTOR BRACKET TO CRANKCASE (1") 10-35386
24 LOCKWASHER, STARTER MOTOR BRACKET FASTENING SCREW 13-8M0204647
25 WIRE, STARTER MOTOR TO STARTER SOLENOID AND TOP MOUNT Comment: BLACK - 10" 84-93389A12
26 SCREW, GROUND WIRE TO STARTER MOTOR (5/8") 10-69035
27 STARTER SOLENOID 25661T1
28 SCREW, STARTER SOLENOID TO BRACKET (3/4") 10-53099
29 LOCKWASHER, SOLENOID TERMINAL (5/16") 13-8M0204647
30 NUT, SOLENOID TERMINAL-INSIDE (5/16") 11-22053
31 LOCKWASHER, SOLENOID TERMINAL 10,13-26996
32 NUT, SOLENOID TERMINAL 10,11-68219
33 BRACKET, STARTER SOLENOID 59769
34 SCREW, SOLENOID BRACKET TO BOTTOM COWL (2 1/2") 10-37561
35 NUT, SOLENOID BRACKET SCREW 11-8M0207775
36 BUMPER, STARTER SOLENOID TO BRACKET 269011
37 WIRING HARNESS (INTERNAL) 59741
38 CLAMP, WIRING HARNESS TO BOTTOM COWL 54-76368
39 SCREW, WIRING HARNESS CLAMP TO BOTTOM COWL (7/8") 10-45862
40 LOCKWASHER, WIRING HARNESS CLAMP SCREW 13-26996
41 WASHER, WIRING HARNESS CLAMP SCREW 12-847883 12-20128
42 SPRING, GARTER-INTERNAL WIRING HARNESS 24-28975
43 STA-STRAP, INTERNAL WIRING HARNESS 8M0214940
44 SCREW, WIRING HARNESS LEAD TO BOTTOM COWL (1/2") 10-98256
45 LOCKWASHER, WIRING HARNESS LEAD SCREW 13-24669
46 IGNITION COIL ASSEMBLY, COMPLETE 337-4456A1
47 LOCKWASHER, COIL TERMINAL 13-26996
48 NUT, COIL TERMINAL 11-45076
49 COVER, IGNITION COIL 56188
50 SCREW, IGNITION COIL COVER (2") 10-88856
51 NUT, IGNITION COIL COVER 11-27164
52 CABLE, COIL TO SWITCH BOX (GREEN-3 1/4") 59739
53 CABLE, COIL TO GROUND (BLACK-5 1/4") 59740
1 SWITCH BOX ASSEMBLY, COMPLETE (CASTING #332-2986) 332-2986A27
2 WASHER, SWITCH BOX TERMINAL 12-45075
3 NUT, SWITCH BOX TERMINAL 11-45076
4 SCREW, SWITCH BOX TO FRONT SUPPORT BRACKET (3/4") Comment: SERIAL 00000000-02670574 10-64279
4 SCREW, SWITCH BOX TO FRONT SUPPORT BRACKET (3/4")-SERIAL #27 Comment: SERIAL 02783253-09999999 10-69028
5 NUT, SWITCH BOX TO FRONT SUPPORT BRACKET SCREW 11-8M0207775
6 RECTIFIER ASSEMBLY, COMPLETE 78614A1
7 WASHER, RECTIFIER TERMINAL 12-45075
8 NUT, RECTIFIER TERMINAL 11-45076
9 SCREW, RECTIFIER TO BOTTOM COWL (7/8") 10-76621
10 LOCKWASHER, RECTIFIER MOUNTING SCREW 13-22773
11 BRACKET, RETAINER-HIGH TENSION LEAD 59757
12 SCREW, RETAINER BRACKET TO FRONT SUPPORT BRACKET (1") Comment: SERIAL 00000000-02670574 10-64278
12 SCREW, RETAINER BRACKET TO FRONT SUPPORT BRACKET (7/8") Comment: SERIAL 02783253-09999999 10-22956
13 WASHER, RETAINER BRACKET FASTENING SCREW 12-8M0204649
14 NUT, RETAINER BRACKET SCREW 11-8M0207775
15 STARTER MOTOR ASSEMBLY Comment: FOR BREAKDOWN, SEE ACCESSORY SECTION "E" SERIAL 00000000-02670574 50-45822A1
15 STARTER MOTOR ASSEMBLY Comment: FOR BREAKDOWN, SEE ACCESSORY SECTION "E" SERIAL 02783253-02886331 50-58788A3
15 STARTER MOTOR ASSEMBLY (SERIAL #2986444 AND UP) Comment: FOR BREAKDOWN, SEE ACCESSORY SECTION "E" 50-58788A3
16 LOCKWASHER, STARTER MOTOR TERMINAL 13-26992
17 NUT, STARTER MOTOR TERMINAL 11-20890
18 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 1/2") 10-73657
18 SCREW, STARTER MOTOR TO CRANKCASE FLANGE (1 3/8") 10-31984
19 LOCKWASHER, STARTER MOTOR SCREW 13-8M0204647
20 BRACKET, SUPPORT-STARTER MOTOR 52691
21 LOCKWASHER, THRU BOLT-BRACKET TO STARTER MOTOR 13-24669
22 NUT, THRU BOLT-BRACKET TO STARTER MOTOR 11-20013
23 SCREW, STARTER MOTOR BRACKET TO CRANKCASE (1") 10-35386
24 LOCKWASHER, STARTER MOTOR BRACKET FASTENING SCREW 13-8M0204647
25 WIRE, STARTER MOTOR TO STARTER SOLENOID AND TOP MOUNT 84-93389A12
26 SCREW, GROUND WIRE TO STARTER MOTOR (5/8") 10-69035
27 STARTER SOLENOID 25661T1
28 SCREW, STARTER SOLENOID TO COIL BRACKET (3/4") 10-69028
29 LOCKWASHER, STARTER SOLENOID MOUNTING SCREW 13-26992
30 LOCKWASHER, SOLENOID TERMINAL (5/16") 13-8M0204647
31 NUT, SOLENOID TERMINAL-INSIDE (5/16") 11-22053
32 LOCKWASHER, SOLENOID TERMINAL 10,13-26996
33 NUT, SOLENOID TERMINAL 10,11-68219
34 CABLE, STARTER SOLENOID TO STARTER MOTOR 52902
35 WIRING HARNESS (INTERNAL) 52771A2
36 CLAMP, WIRING HARNESS TO BOTTOM COWL 54-76368
37 SCREW, WIRING HARNESS CLAMP TO BOTTOM COWL (7/8") 10-45862
38 LOCKWASHER, WIRING HARNESS CLAMP SCREW 13-26996
39 WASHER, WIRING HARNESS CLAMP SCREW 12-847883 12-20128
40 SPRING, GARTER-INTERNAL WIRING HARNESS 24-28975
41 CLAMP, WIRING HARNESS TO COIL BRACKET 54-26550
42 SCREW, WIRING HARNESS CLAMP TO COIL BRACKET 10-69079
43 "D" WASHER, WIRING HARNESS CLAMP 8M0084613 69205
44 GROMMET, RECTIFIER TO SWITCH BOX WIRE 25-26547
45 SCREW, WIRING HARNESS LEAD TO BOTTOM COWL (1/2") 10-98256
46 LOCKWASHER, WIRING HARNESS LEAD SCREW 13-24669
47 IGNITION COIL ASSEMBLY, COMPLETE Comment: SERIAL 00000000-03059820 332-4895A5
47 IGNITION COIL ASSEMBLY, COMPLETE Comment: SERIAL 03307347-09999999 332-4895A5
48 SCREW, IGNITION COIL CLAMPING (2 1/4") 10-46368
49 NUT, IGNITION COIL CLAMPING SCREW 11-8267086
50 SCREW, IGNITION COIL TO BOTTOM COWL ( 3/4") 10-24624
51 LOCKWASHER, IGNITION COIL SCREW 13-26992
52 SCREW, IGNITION COIL TO BOTTOM COWL (3 1/4") 10-88488
53 SPACER, COIL BRACKET TO BOTTOM COWL 23-52933
54 NUT, IGNITION COIL SCREW 11-8M0207775
55 SCREW, IGNITION COIL WIRE TO SWITCH BOX (3/8") 10-45218
56 BUMPER, IGNITION COIL 269011

TOP COWL AND SUPPORT BRACKETS

Back to Top

Below is the parts list for Mercury 800 (4 CYL.), 80 (4 CYL.) TOP COWL AND SUPPORT BRACKETS:

Mercury 800 (4 CYL.), 80 (4 CYL.) TOP COWL AND SUPPORT BRACKETS Diagram
Position No. Part Name OEM Number Supersedes
1 COWL, TOP SERIAL Comment: SERIAL 00000000-02670574 2114-3806
1 COWL, TOP Comment: SERIAL 02783253-09999999 2114-3806
2 RETAINER ASSEMBLY, TOP COWL Comment: SERIAL 00000000-02670574 52733A9
3 PAD, BUMPER - TOP COWL RETAINER Comment: SERIAL 00000000-02670574 35496
4 EMBLEM, TOP COWL RETAINER Comment: SERIAL 00000000-02670574 37-61018A1
2 RETAINER ASSEMBLY, TOP COWL Comment: SERIAL 02783253-02886331 52733A9
3 PAD, BUMPER - TOP COWL RETAINER Comment: SERIAL 02783253-02886331 35496
4 EMBLEM, TOP COWL RETAINER Comment: SERIAL 02783253-02886331 37-61018A1
2 RETAINER ASSEMBLY, TOP COWL Comment: SERIAL 02986444-03148653 52733A9
3 PAD, BUMPER - TOP COWL RETAINER Comment: SERIAL 02986444-03148653 35496
2 RETAINER ASSEMBLY, TOP COWL Comment: SERIAL 03186263-09999999 52733A9
3 PAD, BUMPER - TOP COWL RETAINER Comment: SERIAL 03186263-09999999 35496
5 SCREW, RETAINER TO TOP COWL (1 1/4") 10-74824
6 LOCKWASHER, RETAINER FASTENING SCREW 13-39107
7 SHIELD, TOP COWL - REAR 76370
8 SCREW, SHEILD TO TOP COWL (5/8") 10-37370
9 LOCKWASHER, SHIELD SCREW 13-37371
10 HINGE, COWL LATCH - TOP COWL 52739
11 LEVER, COWL LATCH HINGE 94918F1
12 PIN, COWL LATCH LEVER TO HINGE 17-58998
13 SPRING, COWL LATCH HINGE Comment: SERIAL 00000000-03148653 24-53019
14 HOOK, TOP COWL LATCH - REAR Comment: SERIAL 00000000-02670574 55455
14 HOOK, TOP COWL LATCH - REAR Comment: SERIAL 02783253-09999999 55455
15 LOCKWASHER, REAR HOOK MOUNTING SCREW 13-26992
16 SCREW, REAR HOOK TO TOP COWL (7/8") 10-22956
17 ROPE, STARTER (FOR MANUAL STARTING ONLY) 47341A11
18 FRAME, TOP COWL SUPPORT 79897A4
19 DECAL, TIMING - TOP COWL FRAME 37-60204
20 MOUNT, RUBBER - TOP COWL FRAME 90435
21 NUT, RUBBER MOUNT TO TOP COWL FRAME 11-8267089
22 BRACKET, TOP COWL SUPPORT - REAR 52468
23 MOUNT, RUBBER - REAR SUPPORT BRACKET 31014
24 LOCKWASHER, RUBBER MOUNT TO REAR SUPPORT BRACKET 13-26992
25 NUT, RUBBER MOUNT TO REAR SUPPORT BRACKET 11-20088
26 SCREW, REAR SUPPORT BRACKET TO TOP COWL FRAME (1") 10-26065
27 NUT, RAR SUPPORT BRACKET SCREW 11-29250
28 SCREW, RAR SUPPORT BRACKET TO BOTTOM COWL (1') 10-35386
29 LOCKWASHER, REAR SUPPORT BRACKET SCREW 13-8M0204647
30 BRACKET, SUPPORT-FRONT Comment: SERIAL 00000000-02991033 66521A2
30 BRACKET, SUPPORT - FRONT Comment: SERIAL 03051041-03052380 66521A2
31 SCREW, FRONT SUPPORT BRACKET TO BOTTOM COWL (1 1/2") 10-78841
32 NUT, FRONT SUPPORT BRACKET SCREW 11-29250
33 SCREW, FRONT BRACKET TO TOP COWL FRAME (1 1/2") 10-73657
34 LOCKWASHER, FRONT SUPPORT BRACKET SCREW 13-8M0204647
35 MOUNT, RUBBER - FRONT SUPPORT BRACKET 37640
36 LOCKWASHER, RUBBER MOUNT TO FRONT SUPPORT BRACKET 13-8M0204647
37 NUT, RUBBER MOUNT TO FRONT SUPPORT BRACKET 11-22053
38 SWITCH, MERCURY Comment: SERIAL 00000000-02991033 58124A7
38 SWITCH, MERCURY Comment: SERIAL 03051041-03052380 58124A9
39 SCREW, MERCURY SWITCH TO FRONT SUPPORT BRACKET (1/2") 10-25764
40 PIN, ROLL - MERCURY SWITCH (EARLY MODELS ONLY) 17-30496
41 SCREW, MERCURY SWITCH LEAD (3/8") 10-62568

Download this page as PDF: Click here

For Mercury Owners:

To assist you in maintaining and repairing your marine engines, we hope the following resources may be of use:

About JLM Marine

Founded in 2002, JLM Marine has established itself as a dedicated manufacturer of high-quality marine parts, based in China. Our commitment to excellence in manufacturing has earned us the trust of top marine brands globally.

As a direct supplier, we bypass intermediaries, which allows us to offer competitive prices without compromising on quality. This approach not only supports cost-efficiency but also ensures that our customers receive the best value directly from the source.

We are excited to expand our reach through retail channels, bringing our expertise and commitment to quality directly to boat owners and enthusiasts worldwide.

Prev Post
Next Post

Leave a comment

Please note, comments need to be approved before they are published.

Thanks for subscribing!

This email has been registered!

Shop the look

Choose Options

Edit Option
Back In Stock Notification

Choose Options

this is just a warning
Login
Shopping Cart
0 items
